Descrizione
Descrizione completa

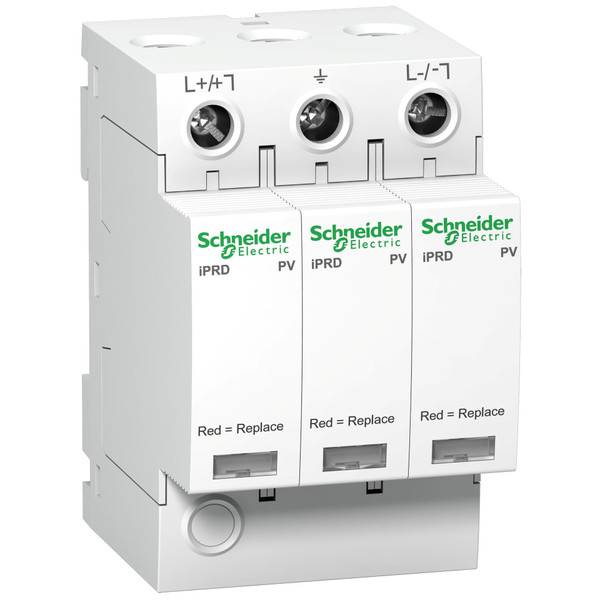

Questo scaricatore di corrente continua Acti9 iPRD- DC 40r protegge le installazioni fotovoltaiche 2P. Consente di sostituire rapidamente le cartucce danneggiate. La corrente di scarica Itotal è 40 kA. La corrente di scarica nominale In è 15 kA. Questo dispositivo di tipo 2 è consigliato per proteggere da fulmini indiretti. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto dell'informazione "Cartuccia da sostituire". Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. La tensione di funzionamento massima in continuo di Uc è 800 V DC. Il livello di protezione Up è 3 kV in modalità differenziale e in modalità comune. La tensione di esercizio nominale Ue è 800VDC +/- 10%. Il colore del prodotto è bianco (RAL 9003). Le dimensioni totali sono (H) 54 mm x (L) 85 mm x (P) 69 mm. Larghezza in passi da 9 mm è 4. Il peso è 400 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme UTE C 61470-51 ed EN 50539-11:2013.Scheda Tecnica
Documentazione
CatalogoCatalogo
Product End of Life Instructions
Scheda tecnica - SNRA9L40271
Progetto REACh
Scheda Tecnica
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
2
dimensione
3 UM
livello di protezione (kV)
3
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale DC (V)
800
classe di prova tipo 2
SI
livello di protezione L-N (kV)
3
segnalazione nell’apparecchio
Ottico
tensione permanente DC max. (V)
800
grado di protezione (IP)
IP20
max. tensione PV (V)
800
livello di protezione N-PE (kV)
3
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
SI
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
