Descrizione
Descrizione completa

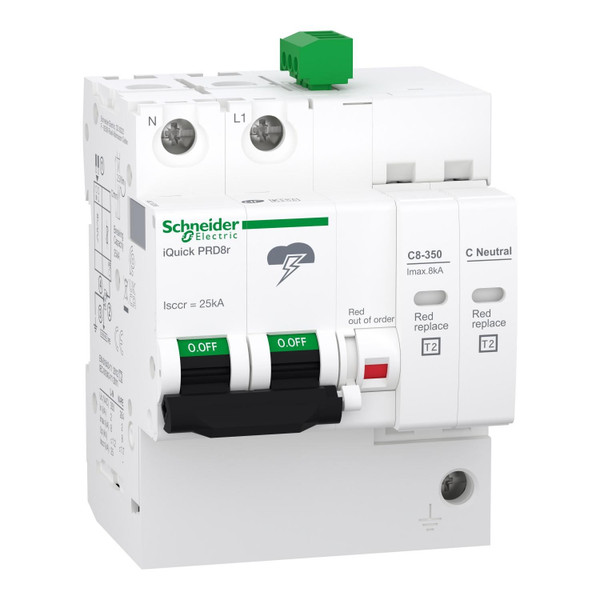

Questo scaricatore Acti9 iQuick PRD8r protegge le installazioni 1P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 o tipo 3 autoprotetto da un interruttore integrato è consigliato per un livello di rischio moderato nella scheda del pannello secondario. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Questo scaricatore precablato consente di sostituire rapidamente le cartucce estraibili quando sono danneggiate. Incorpora il suo sezionatore di sicurezza a fine vita. Il potere di interruzione integrato Isc è di 25 kA. Questo Acti9 iQuick PRD8r è compatibile con il sistema di messa a terra TT e TN-S. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento massima in continuo in modalità comune è 264VAC tra il neutro e la terra, ed è 350VAC tra la fase e la terra. Il livello di protezione per tensione Up nel tipo 2 è 1,5kV in modalità comune (L/PE o N/PE), ed è 1,2kV in modalità differenziale (L/N). Il livello di protezione per tensione Up nel tipo 3 è 1,4 kV in modalità comune (L/PE), 1,5kV in modalità comune (N/PE) e 1,4kV in modalità differenziale (L/N). La tensione di esercizio nominale Ue è 230VAC +/- 10%. Il colore del prodotto è bianco (RAL9003). Le dimensioni sono (W) 72mm x (H) 94mm x (D) 75,9 mm. Il peso è 430 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +70°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.Scheda Tecnica
Documentazione
CatalogoCatalogo
Product End of Life Instructions
Progetto REACh
Immagini 360° - SNRA9L16298
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Scaricatore, Acti9, iQuick PRD, 1P+N, 2kA, Imax 8kA, cartuccia estraibile, Tipo 2 e 3, TN-S, TT
Electrocod:
0643
image360:
https://api.se.com/v1/reference-data/product/digital-asset/360/view?cr=A9L16298&apikey=cttjgZlGPeDOuQMvXhdctBtapYAELSHaG7O1EYuZt2Er4FG1
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
27
Subtitle:
Scaricatore, Acti9, iQuick PRD, 1P+N, 2kA, Imax 8kA, cartuccia estraibile, Tipo 2 e 3, TN-S, TT
UDM:
Pezzi
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2025-12-23 10:04:04
_shopInShopSort:
0
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
1
dimensione
2 UM
livello di protezione (kV)
2.5
tensione permanente AC max. (V)
350
corrente impulsiva dispersione nominale (8/20) (kA)
2
tensione nominale AC (V)
230
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.2
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.5
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
8
resistenza di cortocircuito (Isccr) (kA)
25
Protezione da cortocircuito integrata
SI
Assenza di correnti di dispersione
NO
