Descrizione
Descrizione completa

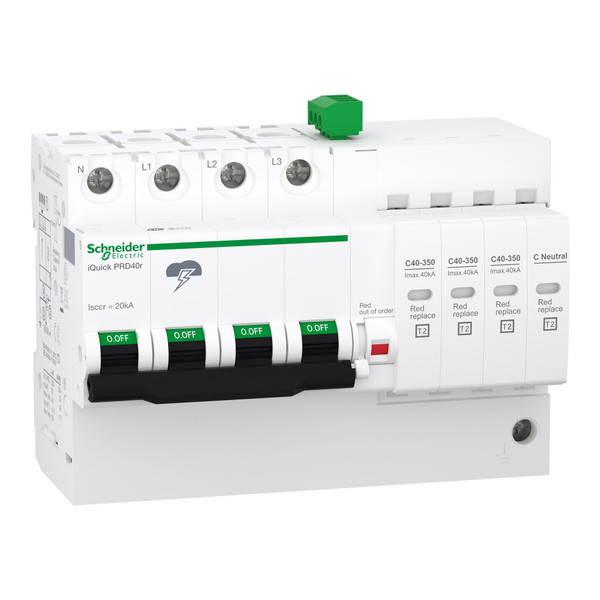

Questo scaricatore Acti9 iQuick PRD40r protegge le installazioni residenziali e di edifici piuttosto grandi 3P+N da sovratensioni transitorie dirette e indirette. Questo dispositivo di tipo 2 autoprotetto da un interruttore integrato è consigliato per un livello di rischio elevato nella scheda del pannello in ingresso. Offre la segnalazione remota del messaggio "La cartuccia deve essere modificata". Questo scaricatore precablato consente di sostituire rapidamente le cartucce estraibili quando sono danneggiate. Incorpora il suo sezionatore di sicurezza a fine vita. Il potere di interruzione integrato Isc è di 20 kA. Questo Acti9 iQuick PRD40r è compatibile con il sistema di messa a terra TT e TN-S. La corrente di scarica massima di Imax è 40 kA. La corrente di scarica nominale In è 20 kA. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. La tensione di funzionamento massima in continuo in modalità comune è 264VAC tra il neutro e la terra, ed è 350VAC tra la fase e la terra. Il livello di protezione della tensione Up in modalità differenziale (tra la fase e il neutro) è minore o uguale a 2,5 kV. Il livello di protezione della tensione Up in modalità comune è minore o uguale a 1,5 kV tra la fase e la terra o tra il neutro e la terra. La tensione di servizio nominale Un un è 230VAC o 400V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Le dimensioni sono (W) 131,5 mm x (H) 103,8 mm x (D) 75,9 mm. Larghezza in passi da 9 mm è 15. Il peso è 850 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC/EN 60947-5-1, EN 61643-11:2012 tipo 2 e IEC 61643-11:2011.Scheda Tecnica
Documentazione
Scheda tecnica - SNRA9L16294Product End of Life Instructions
Catalogo
Catalogo
Progetto REACh
Immagini 360° - SNRA9L16294
Scheda Tecnica
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
3
dimensione
Altro
livello di protezione (kV)
1.5
tensione permanente AC max. (V)
350
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
400
classe di prova tipo 2
SI
livello di protezione L-N (kV)
2.5
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.5
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
20
Protezione da cortocircuito integrata
SI
Assenza di correnti di dispersione
NO
