Descrizione
Descrizione completa

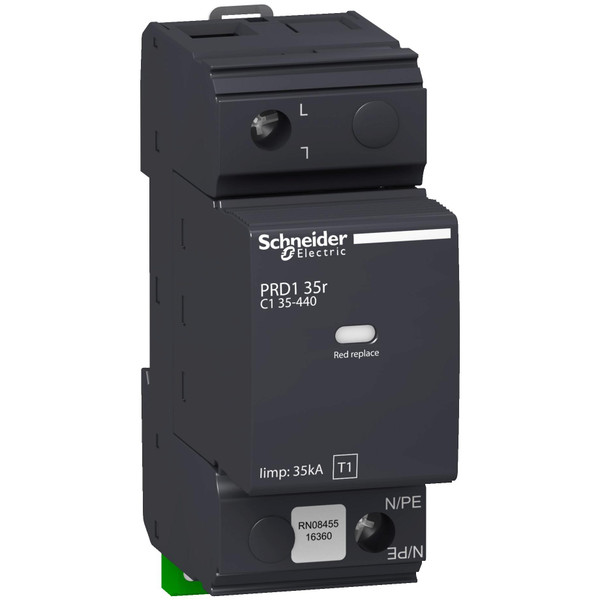

Questo prodotto Acti9 PRD135r è uno scaricatore modulare che protegge le installazioni elettriche 1P dai fulmini diretti. La corrente di scarica massima Imax è 50 kA. La corrente di scarica nominale In è di 35 kA. Lo scaricatore di tipo 1 è consigliato per le installazioni elettriche nel settore dei servizi e per gli edifici industriali protetti da un parafulmine. Viene utilizzato per condurre la corrente diretta del fulmine, che si propaga dal conduttore di terra ai conduttori di rete. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto delle informazioni "Cartuccia da sostituire". La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 440 V AC. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 440 V AC. Il livello di protezione della tensione Up in modalità comune (tra la fase e la terra) è 2,5 kV. La tensione di esercizio nominale Ue è da 400VAC a 690VAC +/- 10%. Il colore del prodotto è grigio antracite (RAL7016). Le dimensioni sono (W) 36 mm x (H) 99 mm x (D) 71 mm. Il peso è 401 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.Scheda Tecnica
Documentazione
Scheda tecnica - SNR16649Catalogo
Catalogo
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Scaricatore, Acti9, PRD1, 1P, 35kA, Imax 50kA, segnalazione remota, Tipo 1, IT, TN-C
Electrocod:
0641
Famiglia Sconto Descrizione:
Modulari Terziario Industriale
Famiglia Statistica Descrizione:
Modulari Industriale Acti9-NG125
Quantita Cartone:
22
Subtitle:
Scaricatore, Acti9, PRD1, 1P, 35kA, Imax 50kA, segnalazione remota, Tipo 1, IT, TN-C
UDM:
Pezzo
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
SDECBTIND
_familyStatisticsCode:
SDECBTINDMA9
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-13 10:30:28
_shopInShopSort:
0
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
1
dimensione
2 UM
livello di protezione (kV)
2.5
tensione permanente AC max. (V)
440
corrente impulsiva dispersione nominale (8/20) (kA)
35
tensione nominale AC (V)
400
classe di prova tipo 2
NO
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
forma della rete DC
NO
forma della rete IT
SI
forma della rete TN
NO
forma della rete TN-C
SI
forma della rete TN-S
SI
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
50
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
