Descrizione

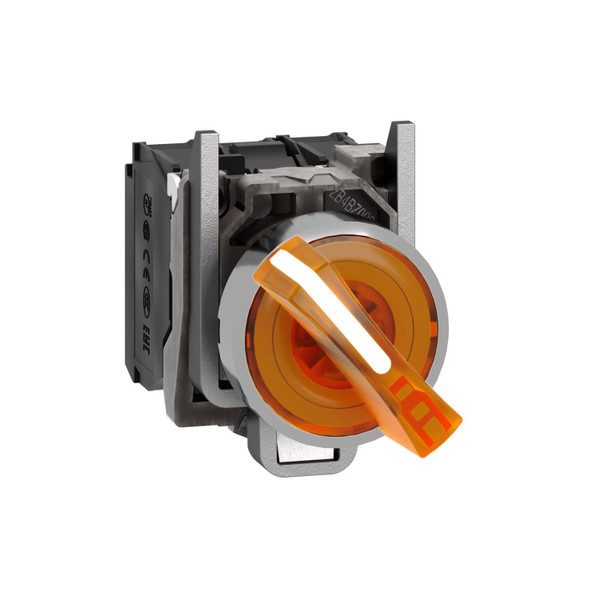

Il selettore luminoso modulare Harmony XB4 di Schneider Electric è di colore arancione, ha 2 posizioni, funziona con un meccanismo fisso, ha un LED universale a 24 V AC e utilizza morsetti a vite. Ha 1 contatti NO + 1 contatto NC e una ghiera metallica cromata. Questo selettore luminoso fornisce un'interfaccia versatile e molto visibile per il controllo delle macchine. È facilmente installabile in aperture standard di 22 mm di diametro e collegabile ai circuiti di comando con semplici morsetti a vite. Fornisce un aiuto immediato per impostare le macchine in varie modalità operative, anche nelle sale di controllo più buie, e fornisce un feedback visivo chiaro. È resistente agli urti, alle vibrazioni, tenuta alla polvere e tenuta all'acqua, grazie ai gradi di protezione IP66, IP67, IP69 e IP69K che lo rendono ideale all'uso in ambienti gravosi.
Product End of Life Instructions
Scheda tecnica - SNRXB4BK125B5
Catalogo
Immagini 360° - SNRXB4BK125B5
Caratteristiche tecniche
diametro del foro (mm)
22.5
colore del pulsante
Arancione
numero di posizioni di commutazione
2
illuminabile
SI
tattile
NO
colore dell'anello frontale
Cromo
esecuzione del collegamento elettrico
Raccordo a vite
tensione di alimentazione (V)
24
grado di protezione (IP)
IP66
con corpo luminoso
SI
materiale dell’anello frontale
Metallo
con anello frontale
SI
esecuzione dell’elemento di azionamento
Manopola corta
funzione di commutazione con bloccaggio a scatto
SI
numero di contatti di riposo
1
numero di contatti di chiusura
1
numero di contatti invertitori
0
tipo di protezione (NEMA)
13
