Descrizione

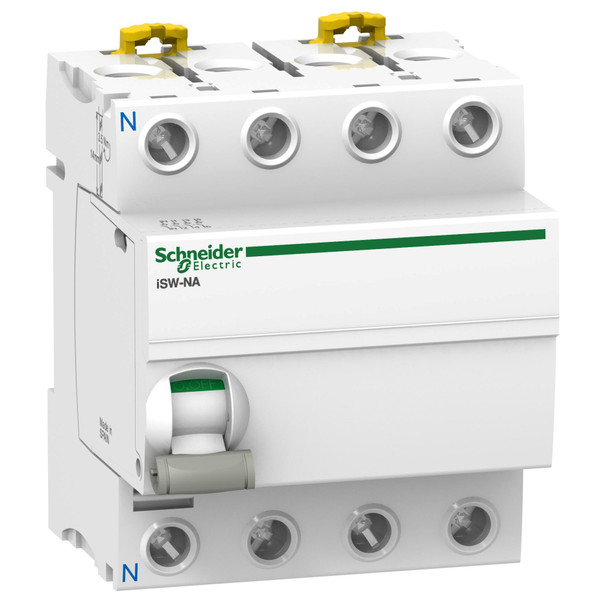

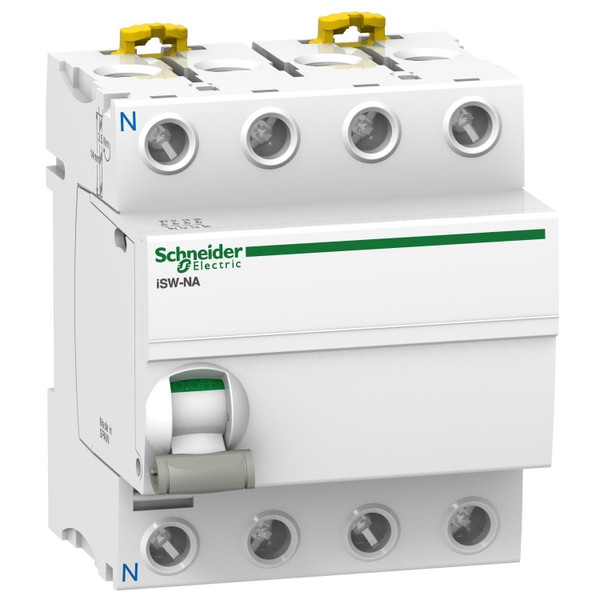

Questo Acti9 iSW-NA è un sezionatore modulare e affidabile. È un 4P, con corrente nominale di 40A e una tensione di funzionamento da 400VAC a 415 V CA. La resistenza elettrica arriva fino a 10000 cicli e la resistenza meccanica aumenta fino a 20000 cicli. La temperatura di funzionamento va da -35°C a +70°C. La temperatura di stoccaggio va da -40°C a +85°C. Il grado di protezione è IP20 e IP40 in un involucro. È installabile su guida DIN. Larghezza in passi da 9 mm è 8. Le dimensioni totali sono (H) 72 mm x (L) 85 mm x (P) 74 mm. Il sezionatore viene utilizzato per il controllo e l'isolamento. Il prodotto è conforme alla norma EN/IEC 60947-3.
Scheda tecnica - SNRA9S70740
Catalogo
Progetto REACh
Caratteristiche tecniche
tipo di tensione
AC
funzione di commutazione
Interruttore
con lampada di segnalazione
NO
profondità di incasso (mm)
74.5
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
415
numero di poli
4
resistenza a corto circuito (Icw) (kA)
20
potere di interruzione nominale (A)
5
larghezza in unità di suddivisione
4
stampa/marcatura
Senza
colore della calotta
Bianco
tensione nominale min. (V)
400
grado di protezione (IP)
IP20
numero di contatti di riposo
0
numero di contatti di chiusura
4
numero di contatti invertitori
0
Separazione forzata (secondo DIN VDE 0113)
SI
