Descrizione
Descrizione completa

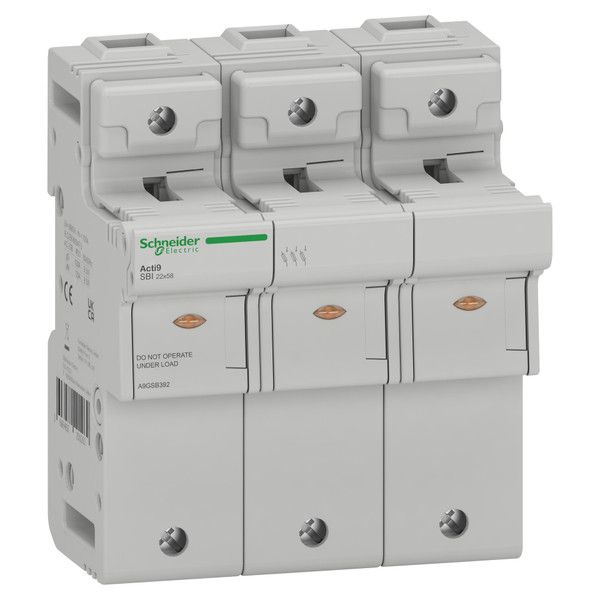

Questo dispositivo Acti9 SBI è un sezionatore portafusibile a bassa tensione. Porta sicurezza e soluzione affidabile per edifici, industria e OEM con un elevato potere di interruzione. È un sezionatore con fusibile a 3 poli, fino a 125 A di corrente nominale (In) e curva fusibile gG o aM con cartuccia fusibile di dimensioni 22 mm x 58 mm. Lo scopo generale del fusibile gG è fornire protezione da sovraccarico e cortocircuito. Il fusibile aM per applicazioni motorizzate fornisce protezione dai cortocircuiti (protezione di carichi con corrente di picco elevata). Questo prodotto è conforme alla norma CEI EN 60947-3. La tensione operativa nominale (Ue) è fino a 690 VCA. Il collegamento con morsetti a vite consente un cavo di rame rigido (1 cavo) e un cavo di rame flessibile (1 cavo). La capacità della sezione trasversale del cavo è compresa tra 2,5 mm² e 25 mm². Installabile su guida DIN per installazione modulare. La larghezza in passi da 9 mm è 12. Le dimensioni sono (L) 105 mm x (A) 126.5 mm x (P) 70 mm. Il grado di inquinamento è 3. La coppia di serraggio del collegamento è 3,5N.m per il tipo di cacciavite PZ2. La temperatura di esercizio è compresa tra -20°C e +60°C. La temperatura di conservazione va da -40°C a +80°C.Scheda Tecnica
Documentazione
Scheda tecnica - SNRA9GSB392Progetto REACh
Immagini 360° - SNRA9GSB392
Scheda Tecnica
tensione nominale (kV)
690
tipo di montaggio
Guida DIN
chiudibile
NO
profondità di incasso (mm)
50.5
numero di poli
3
larghezza in unità di suddivisione
6
grado di protezione (IP)
IP20
conduttore neutro a connessione
NO
visualizzazione ottica dei difetti
SI
per dimensione del fusibile
22×58 mm
