Descrizione

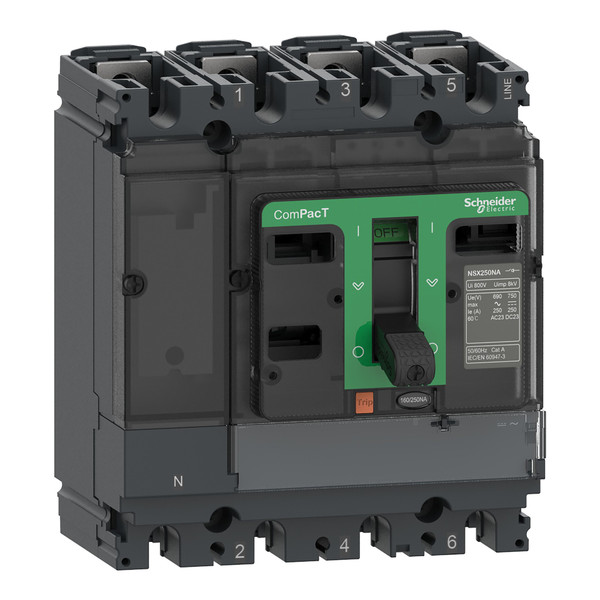

Compact NSX250NA è un interruttore di manovra-sezionatore a 4 poli completo. Viene utilizzato per controllare e isolare i circuiti di distribuzione elettrica. Richiede una protezione a monte. La corrente operativa è di 250 A a 415 VCA 50/60 Hz per le categorie di utilizzo AC22A e AC23A. La tensione di esercizio è 690 VCA 50/60 Hz. È dotato di una varietà di funzioni e accessori opzionali comuni agli interruttori Compact NSX. Le dimensioni per questa versione a 4 poli sono 140 mm x 161 mm x 86 mm. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale.
Scheda tecnica - SNRC254250S
Product End of Life Instructions
Immagini 360° - SNRC254250S
Scheda Tecnica
larghezza (mm)
140
altezza (mm)
161
profondità (mm)
86
colore della scatola
Grigio
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
250
numero di poli
4
tensione d’esercizio nominale (V)
690
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP30
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Pomello ad ala
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
resistenza a corrente di breve durata Icw (kA)
3.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
SI
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
250
Montaggio a pavimento
NO
