Descrizione

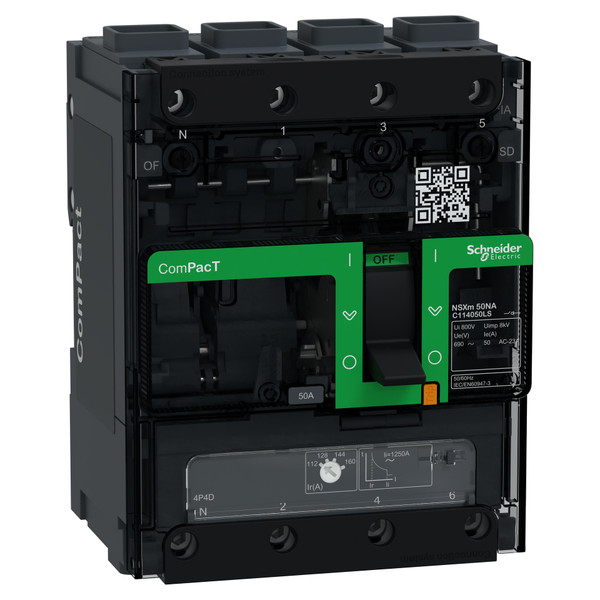

È un interruttore di manovra-sezionatore Compact NSXm NA 50 A, categoria AC-22A/AC-23A. È progettato per garantire un sezionamento affidabile. Offre nuove funzionalità come la tecnologia Everlink, la guida DIN e la possibilità di montaggio su piastra. Incorpora nuovi ausiliari a molla visibili esternamente. Questa versione a 4 poli è compatibile con gli accessori e gli ausiliari degli interruttori automatici Compact NSXm. Compact NSXm NA ha lo stesso ingombro degli interruttori automatici Compact NSXm 108 mm (L) x 137 mm (A) x 80 mm (P). Garantisce la conformità agli standard internazionali (IEC 60947/CCC/CIASCUNA) e alle specifiche per il settore navale.
Scheda tecnica - SNRC114050LS
User Guide - SNRC114050LS
Declaration DOC CE (Declaration of conformity CE) - SNRC114050LS
REACh declaration - SNRC114050LS
RoHS Eur declaration - SNRC114050LS
Immagini 360° - SNRC114050LS
Caratteristiche tecniche
larghezza (mm)
108
altezza (mm)
137
profondità (mm)
80
colore della scatola
Grigio
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
50
numero di poli
4
tensione d’esercizio nominale (V)
220
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP40
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
NO
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Pomello ad ala
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
resistenza a corrente di breve durata Icw (kA)
0.9
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
50
Montaggio a pavimento
NO
Codice EAN
3606481993199
