Descrizione

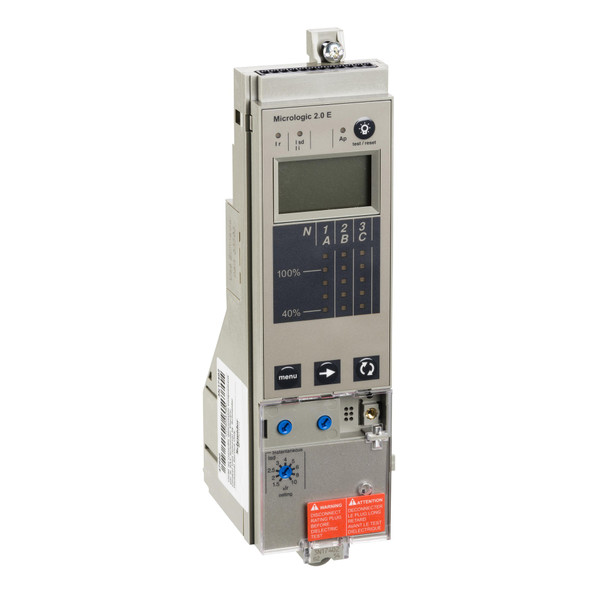

Micrologic 2.L'0E (misuratore di energia) è un'unità di controllo elettronica utilizzata su interruttori fissi Compact da NS630b a NS3200. L'unità di controllo è dotata di una protezione di base (LI) ed è progettata per proteggere circuiti e carichi di alimentazione. Integra una protezione regolabile di lungo ritardo contro i sovraccarichi. Fornisce inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. Il Micrologic 2.0E indica i sovraccarichi con un allarme LED. Permette di visualizzare la causa dello sgancio attraverso altri 3 LED. Il Micrologic 2.0E include uno schermo LCD digitale che visualizza l'energia attiva con una precisione del 2%. L'unità di controllo può essere associata a un blocco interruzione fisso Compact NS.
Product End of Life Instructions
Scheda tecnica - SNR33535
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
53.6
altezza (mm)
199.5
profondità (mm)
67.5
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
3200
funzione dell'attivatore di corto circuito
Non ritardato
interv. regolaz. sganciatore di sovraccarico (A)
252
tipo di tensione di alimentazione
DC
alimentazione elettrica esterna necessaria
SI
numero di contatti ausiliari, invertitori
0
tipo di tensione d’esercizio
AC
con funz. di protez. dalle dispersioni verso terra
NO
tensione di commutazione nominale (A)
3200
tensione di alimentazione per DC (V)
24
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
esecuzione protezione motore
Sganciatore elettronico
