Descrizione

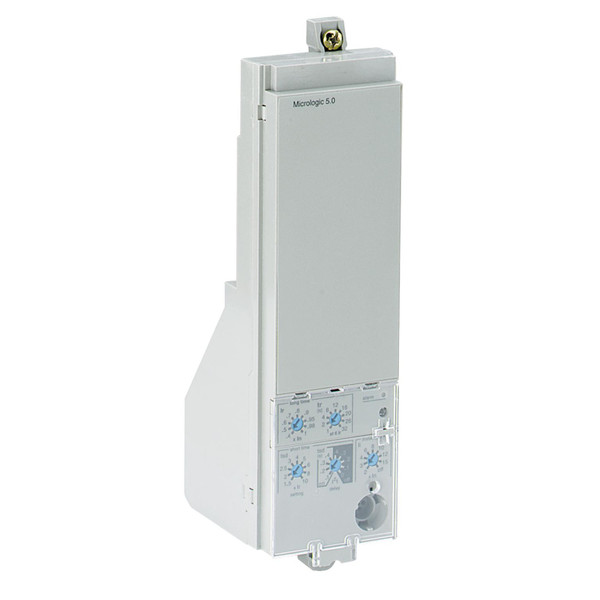

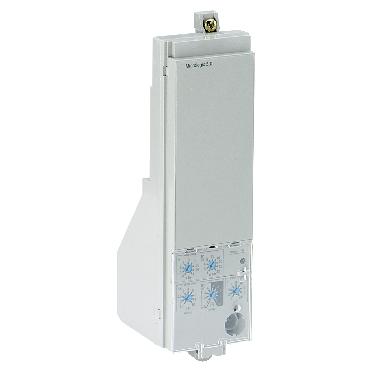

Il Micrologic 5.0 è un'unità di sgancio elettronica utilizzata sugli interruttori Compact da NS630b a NS3200. L'unità di controllo è dotata di una protezione selettiva ed è progettata per proteggere circuiti e carichi di alimentazione. Integra una protezione regolabile di lungo ritardo contro i sovraccarichi. Fornisce inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. Il Micrologic 5.0 indica i sovraccarichi con un allarme LED. L'unità di sgancio può essere associata a un blocco interruzione Compact NS.
Product End of Life Instructions
Scheda tecnica - SNR33511
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
53.6
altezza (mm)
199.5
profondità (mm)
67.5
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
3200
funzione dell'attivatore di corto circuito
Ritardato
interv. regolaz. sganciatore di sovraccarico (A)
252
alimentazione elettrica esterna necessaria
NO
numero di contatti ausiliari, invertitori
0
tipo di tensione d’esercizio
AC
con funz. di protez. dalle dispersioni verso terra
NO
tensione di commutazione nominale (A)
3200
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
esecuzione protezione motore
Sganciatore elettronico
