Descrizione

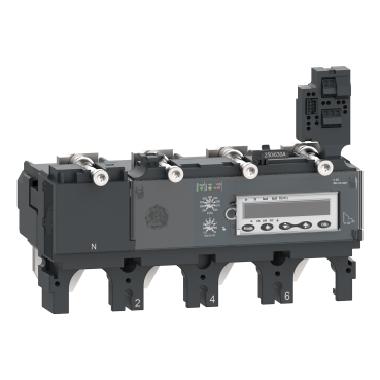

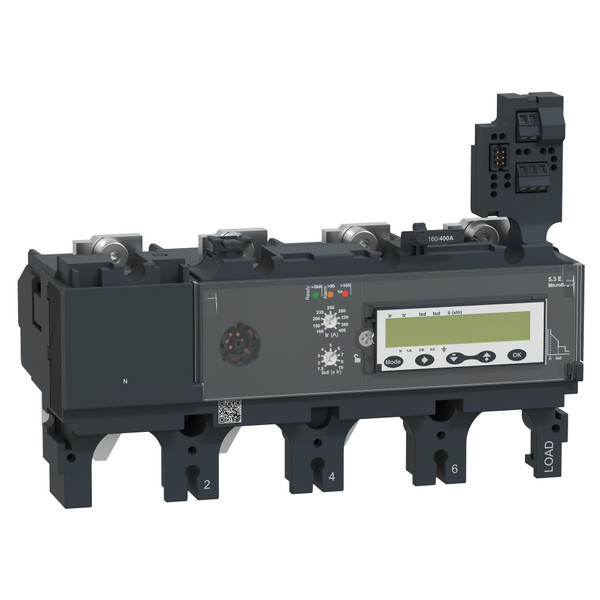

Questo MicroLogic 5.3 E (energia) è uno sganciatore elettronico 4d a 4 poli utilizzato sugli interruttori ComPacT NSX 400/630. Questo sganciatore elettronico con corrente nominale di 400 A è la scelta ottimale per tutte le applicazioni standard e specifiche. Incorpora una protezione regolabile di lungo ritardo contro i sovraccarichi. Offre inoltre una protezione regolabile di corto ritardo e una protezione istantanea contro i cortocircuiti. MicroLogic 5.3 E indica sovraccarichi con LED di allarme. Il LED Ready verde lampeggia se l'interruttore è pronto per lo sgancio. MicroLogic 5.3 E è dotato di un display che permette la misurazione dell'energia e settaggi di precisione. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
Scheda tecnica - SNRC4045E400
Catalogo - SNRC4045E400
User Guide - SNRC4045E400
Progetto REACh - SNRC4045E400
Declaration DOC CE (Declaration of conformity CE) - SNRC4045E400
REACh declaration - SNRC4045E400
RoHS Eur declaration - SNRC4045E400
Dichiarazione RoHS - SNRC4045E400
Immagini 360° - SNRC4045E400
Caratteristiche tecniche
larghezza (mm)
184.7
altezza (mm)
136.2
profondità (mm)
112.6
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
400
numero di poli
4
funzione dell'attivatore di corto circuito
Ritardato
interv. regolaz. sganciatore di sovraccarico (A)
160
tipo di tensione di alimentazione
DC
alimentazione elettrica esterna necessaria
SI
numero di contatti ausiliari, invertitori
0
tipo di tensione d’esercizio
AC
con funz. di protez. dalle dispersioni verso terra
NO
tensione di commutazione nominale (A)
400
tensione di alimentazione per DC (V)
24
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
esecuzione protezione motore
Sganciatore elettronico
Codice EAN
3606482003286
