Descrizione

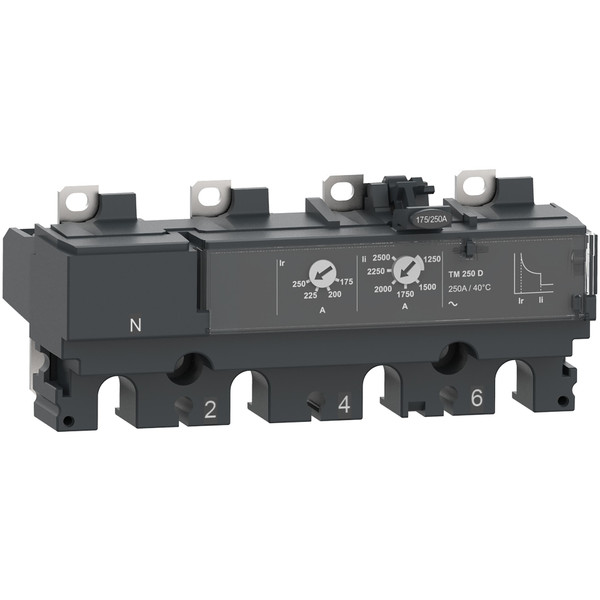

Questo TM250D è uno sganciatore magnetotermico 3D a 4 poli utilizzato sugli interruttori ComPacT NSX 250. Questo sganciatore magnetotermico con corrente nominale di 250 A è la scelta ottimale per tutte le applicazioni di distribuzione. Include una protezione regolabile dai sovraccarichi termici e una protezione magnetica fissa contro i cortocircuiti. Questo prodotto fa parte dell'architettura EcoStruxure Power se associato al blocco interruzione Compact NSX ed al PowerTag NSX.
Scheda tecnica - SNRC256TM250
Product End of Life Instructions
Immagini 360° - SNRC256TM250
Caratteristiche tecniche
larghezza (mm)
139.7
altezza (mm)
60.6
profondità (mm)
88.2
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
250
numero di poli
4
funzione dell'attivatore di corto circuito
Non ritardato
interv. regolaz. sganciatore di sovraccarico (A)
175
alimentazione elettrica esterna necessaria
NO
numero di contatti ausiliari, invertitori
0
tipo di tensione d’esercizio
AC
con funz. di protez. dalle dispersioni verso terra
NO
tensione di commutazione nominale (A)
250
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
esecuzione protezione motore
Sganciatore termico/magnetico
