Descrizione

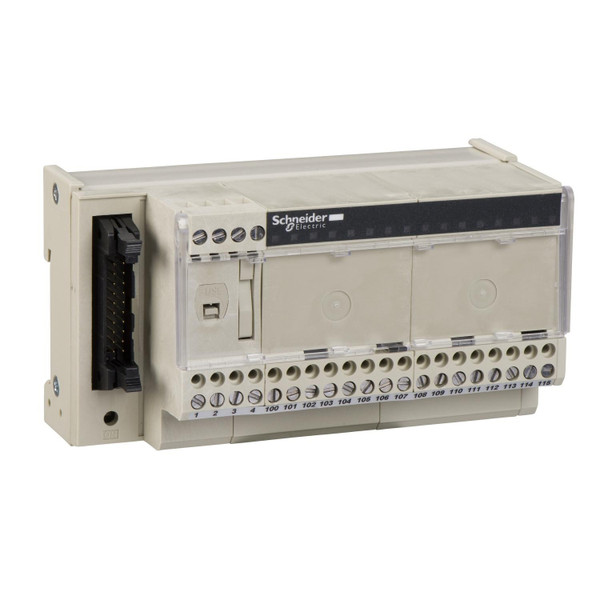

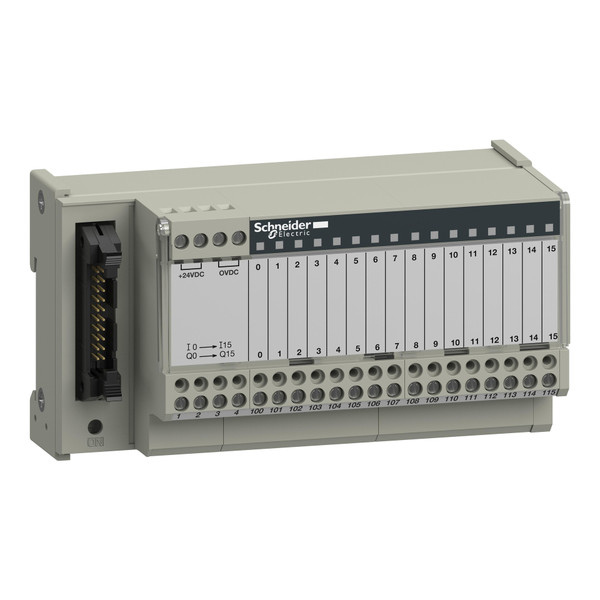

Il prodotto fa parte della gamma Modicon ABE7, un'offerta di sottobasi di connessione per il sistema precablato Telefast. La sottobase di connessione passiva fornisce 16 canali di ingresso/uscita modulari. Dispone di 1 terminale per canale. Il prodotto è una sottobase con una corrente massima di alimentazione di 1,8A e una tensione nominale di alimentazione da 19V a 30 V. Il collegamento elettrico è assicurato a morsetti a vite. Il prodotto è classificato IP2. Larghezza mm 125. Peso: 0,274 kg. È adatto a tutti i tipi di applicazioni industriali. Il prodotto è certificato GL, BV, CSA, UL, DNV e LROS. Può essere fissata tramite clip (guida DIN simmetrica da 35 mm) e viti (piastra piena con kit di fissaggio). Modicon ABE7 significa maggiore semplicità per razionalizzare il cablaggio nelle apparecchiature del sistema di automazione. Sistema precablato che consente il collegamento e l'adattamento dei segnali di controllo delle schede PLC dotate di connettori HE10.
Product End of Life Instructions
Scheda tecnica - SNRABE7H16R11
Progetto REACh
Immagini 360° - SNRABE7H16R11
Scheda Tecnica
larghezza (mm)
125
altezza (mm)
70
profondità (mm)
67
colore della scatola
Grigio
tensione di dimensionamento (kV)
24
materiale della scatola
Plastica metallizzata
temperatura d’esercizio (°C)
-5
con separazione del potenziale
NO
tensione d’esercizio (V)
24
categoria di protezione antideflagrante per gas
Senza
categoria di protez. antideflagrante per polvere
Senza
materiale del rivestimento di contatto
Altro
max. capacità di corrente per ogni segnale I/O (A)
0.5
max capacità di corrente per ogni base di collegam. (A)
1.8
max. corrente totale (A)
1.8
grado di protezione (IP)
IP2X
con indicatore a LED
SI
grado di inquinamento
2
collegamento per sensori NPN
SI
numero di canali per slot
16
numero di slot per sensori/attuatori
1
esecuz. delle uscite per linee sensori/attuatori
Altro
bussole filettate degli slot per sensori/attuatori
Altro
lunghezza del cavo configurabile
SI
premistoppa per diametro esterno del cavo (mm)
0.09
diametro del contatto femmina (mm)
2.5
numero di poli degli slot per sensori/attuatori
16
idoneità alla posa dinamica in catena della versione a cavo fisso
NO
materiale del corpo isolante
Altro
sezione conduttore collegabile (mm²)
0.09
materiale del corpo base del contatto
Altre leghe di rame
