Descrizione
Descrizione completa

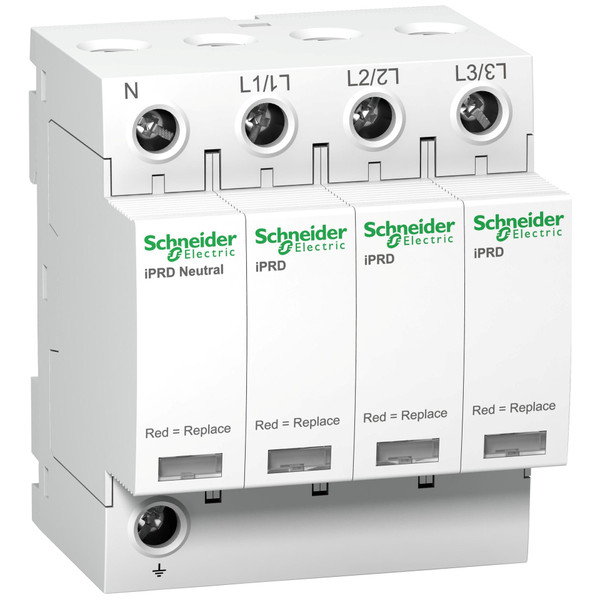

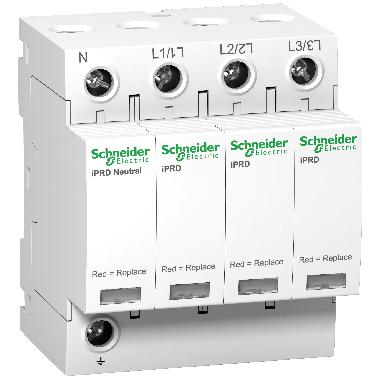

Questo scaricatore Acti9 iPRD40 protegge le installazioni 3P+N. Consente di sostituire rapidamente le cartucce danneggiate. Questo dispositivo di tipo 2 è consigliato per il livello di rischio alto e per la scheda del pannello in ingresso. Può essere ruotato per consentire l'ingresso dei cavi di fase/neutro/terra dall'alto o dal basso. Il potere di interruzione Isc dell'interruttore associato può arrivare fino 50 kA. Questo Acti9 iPRD40 è compatibile con i sistemi di messa a terra TT e TN-S. La corrente di scarica nominale Imax è 40 kA. La corrente di scarica nominale In è 15 kA. La tensione di funzionamento massima continua dell'Uc in modalità comune è 260VAC tra il neutro e la terra, e 350VAC tra la fase e la terra. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 350 V AC. Il livello di protezione per tensione Up è 1,4 kV in modalità comune (L/PE) e in modalità differenziale (L/N). La tensione di servizio nominale Un un è 230VAC o 400V AC. La frequenza di impiego è di 50 Hz o 60 Hz. Le dimensioni totali sono (H) 72 mm x (L) 85 mm x (P) 69 mm. Larghezza in passi da 9 mm è 8. Il peso è 450 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.Scheda Tecnica
Documentazione
Product End of Life InstructionsScheda tecnica - SNRA9L40600
Catalogo
Catalogo
Progetto REACh
Scheda Tecnica
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
1.4
tensione permanente AC max. (V)
350
corrente impulsiva dispersione nominale (8/20) (kA)
15
tensione nominale AC (V)
400
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.4
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1.4
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
50
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
63
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
80
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
