Descrizione

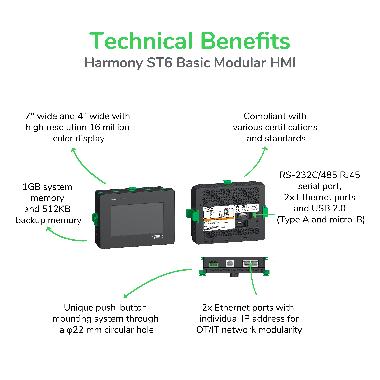

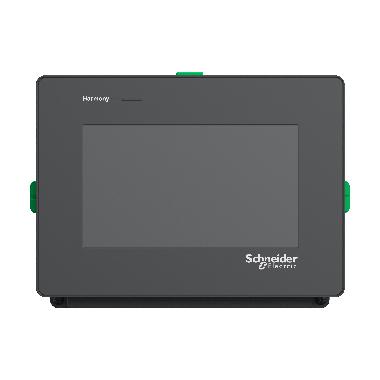

Questo Basic HMI appartiene alla gamma Harmony ST6/STM6 di Schneider Electric. L'HMI resistivo a singolo tocco presenta un indicatore di stato multicolore che mostra le varie modalità di funzionamento. Questa interfaccia HMI ha una dimensione di 4,3 pollici con 16 milioni di colori e una risoluzione di 480 x 272 pixel. È un HMI modulare con sistema di montaggio mediante un uinico foro da 22 mm e supportato dal software EcoStruxure Operator Terminal Expert per un'esperienza utente intuitiva. Dispone di una CPU da 800 MHz di tipo ARM Cortex-A8, di una memoria dispositivo da 1 GB, di una memoria dati utente da 128 MB e di una memoria di backup da 512 KB. Questo HMI ST6 supporta 2 porta Ethernet, 1 porta COM1 (RS-232C o RS-485), 1 porta USB Tipo A 2.0 di tipo A e 1 USB 2.0 porta Micro-B. Dimensioni: 134,5 mm (larghezza) x 108,5 mm (altezza) x 43 mm (profondità); peso: 0,40 Kg. È progettato per l'impiego in settori quali imballaggio, alimenti e bevande, tessile, apparecchiature HVAC e compressori, e anche per gli utenti finali che devono effettuare la manutenzione dei loro dispositivi Web. È conforme alle norme EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 e certificato CSA, CE, China RoHS, KC, REACH, ATEX Zone2/22, Marine. La gamma è progettata per soddisfare le esigenze degli operatori di macchine semplici offrendo buona visualizzazione, connettività, sicurezza informatica end-to-end grazie a EcoStruxure Secure Connect Advisor e costi competitivi. Assicura diversi gradi di protezione: IP65F, tipo 1, tipo 4X (solo per uso interno), tipo 12 e tipo 13 (sul pannello anteriore, se correttamente installato in un armadio).
Product End of Life Instructions
Scheda tecnica - SNRHMISTM6200
Immagini 360° - SNRHMISTM6200
Scheda Tecnica
profondità di incasso (mm)
53.9
assorbimento di potenza (kW)
7.8
adatto per funzioni di sicurezza
NO
diagonale schermo (cm)
4
temperatura d’esercizio (°C)
0
tipo di tensione di alimentazione
DC
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
1
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
2
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
con display a colori
SI
numero di colori del display
16000000
numero di pixel orizzontali
480
numero di pixel verticali
272
numero di tasti funzione programmabili
0
con tastiera numerica
NO
con tastiera alfanumerica
NO
memoria progettaz. utilizzabile/mem. utente (KB)
1000.0
con sistema di segnalaz. (inclusi buffer-conferma)
NO
grado di protezione (IP), lato frontale
IP67
con interfacce SW
SI
larghezza frontale (mm)
145.6
altezza frontale (mm)
108.2
montaggio su guida portante possibile
NO
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
numero di interfacce HW PROFINET
0
numero di interfacce HW wireless
0
montaggio a parete/diretto possibile
NO
standard radio Bluetooth
NO
standard radio WLAN 802.11
NO
link IO master
NO
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione di alimentazione per DC (V)
24
esecuzione del display
TFT
standard radio GPRS
NO
standard radio GSM
NO
standard radio UMTS
NO
numero dei tasti con LED
0
numero dei tasti di sistema
0
tecnologia touch
Touch resistivo
