Descrizione

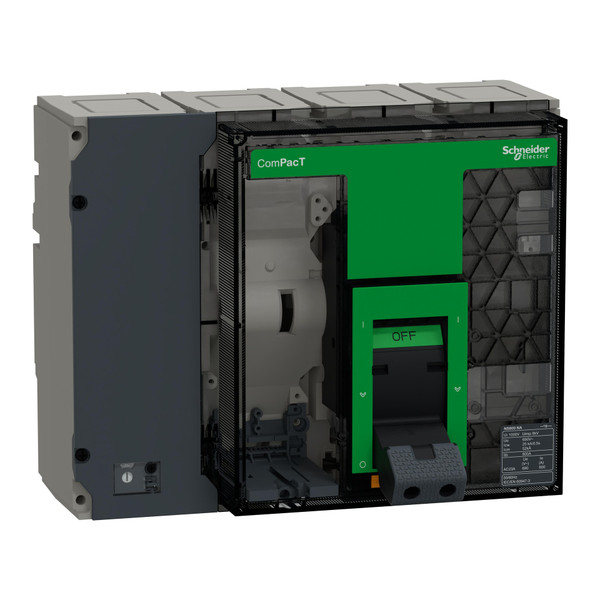

Questo interruttore di manovra-sezionatore fa parte della nuova generazione della gamma ComPacT NS630bNA ... NS1600NA. La nuova generazione di ComPacT NS mantiene le stesse prestazioni ed è dotata di un nuovo design e di una nuova leva ergonomica. È possibile aggiungere come opzione il nuovo contatto ausiliario wireless OF/SD nel protocollo di comunicazione Zigbee. ComPacT NS800NA è un interruttore di manovra-sezionatore a 4 poli utilizzato per controllare e isolare i circuiti di distribuzione elettrica. Questo dispositivo è una versione fissa azionata manualmente. Questa versione di base non include i collegamenti di alimentazione anteriori e posteriori. La tensione di esercizio è 690 VCA 50/60 Hz. La corrente operativa (Ie) è 800 A (AC23A) e la corrente termica convenzionale (Ith) è 800 A a 60°C. Questo prodotto viene fornito con una varietà di funzioni e accessori opzionali. Dimensioni: 327 mm (altezza) x 280 mm (larghezza) x 147 mm (profondità). È conforme agli standard internazionali Β 60947-1 e Β60947-3. La nuova generazione di NS ComPacT fa parte dell'architettura EcoStruxure Power di Schneider Electric. La nuova generazione di sistemi ComPacT NS è più sostenibile grazie al packaging ecologico e alle partnership ecologiche.
Product End of Life Instructions
Scheda tecnica - SNRC080S4FM
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
327
altezza (mm)
280
profondità (mm)
147
colore della scatola
Grigio
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
800
numero di poli
4
tensione d’esercizio nominale (V)
220
materiale della scatola
Plastica
grado di protezione (IP), lato frontale
IP40
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Pomello ad ala
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
resistenza a corrente di breve durata Icw (kA)
25
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
SI
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
800
Montaggio a pavimento
NO
