Descrizione

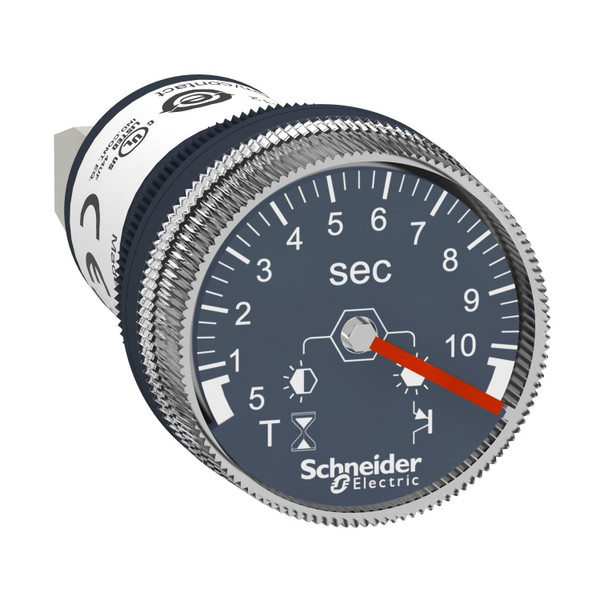

Il timer analogico monolitico Harmony XB5 di Schneider Electric può essere impostato per intervalli di temporizzazione compresi tra 0,5 e 10 secondi ed è fornito con un ingresso 24Vcc. Dispone di 1 uscita statica con collettore aperto PNP e utilizza morsetti a vite. Questo timer analogico fornisce la temporizzazione visiva dei processi. È facilmente installabile in aperture standard di 22 mm di diametro e collegabile con semplici morsetti a vite. Grazie al suo IP65, è resistente all'urto e alle vibrazioni, antipolvere e impermeabile, pertanto è ideale per l'utilizzo in ambienti gravosi.
Scheda tecnica - SNRXB5DTB22
Catalogo - SNRXB5DTB22
Istruzioni - SNRXB5DTB22
Istruzioni - SNRXB5DTB22
Progetto REACh - SNRXB5DTB22
Declaration DOC CE (Declaration of conformity CE) - SNRXB5DTB22
RoHS Eur declaration - SNRXB5DTB22
Dichiarazione RoHS - SNRXB5DTB22
Caratteristiche tecniche
corrente nominale (A)
0.2
larghezza (mm)
29
altezza (mm)
62
profondità (mm)
29
tipo di azionamento
Analogico con funzione singola
corrente di inserzione max. (A)
10
apparecchio completo con base
NO
telecomando possibile
NO
adatto solo per telecomando
NO
funz. lampeggiante con pausa iniziale, tempo fisso
SI
funz. lampeggiante con impulso iniziale, tempo fisso
NO
funzione ciclica con pausa iniziale, variabile
NO
funzione ciclica con impulso iniziale, variabile
NO
con uscita semiconduttore
SI
funzione ritardata all’eccitazione
SI
funzione passante con ritardo all’eccitazione
NO
funzione stella/triangolo
NO
intervallo di tempo (min)
0.5
funzione ritardata alla diseccitazione
SI
funzione passante con ritardo alla diseccitazione
NO
funzione formazione d’impulsi
NO
esecuzione del collegamento elettrico
Raccordo a vite
tens. alimentaz. pilota nominale Us DC (V)
24
materiale del rivestimento di contatto
Altro
tipo di tensione d’esercizio
DC
grado di protezione (IP)
IP65
num. uscite, non ritardate, contatto di apertura
0
num. uscite, non ritardate, contatto di chiusura
0
num. uscite, non ritardate, contatto invertitore
0
numero di uscite, ritardate, contatto di apertura
0
numero di uscite, ritardate, contatto di chiusura
0
numero di uscite, ritardate, contatto invertitore
0
innestabile su contattore
NO
uscite, con commutazione ritardate/non ritardate
NO
adatto per montaggio su guida a cappello
NO
materiale del contatto
Altro
tensione d’esercizio per DC (V)
16.8
tipo di tensione per l’azionamento
DC
materiale dell’inserto del contatto
Altro
montaggio frontale
SI
Codice EAN
3606481205469
