Descrizione

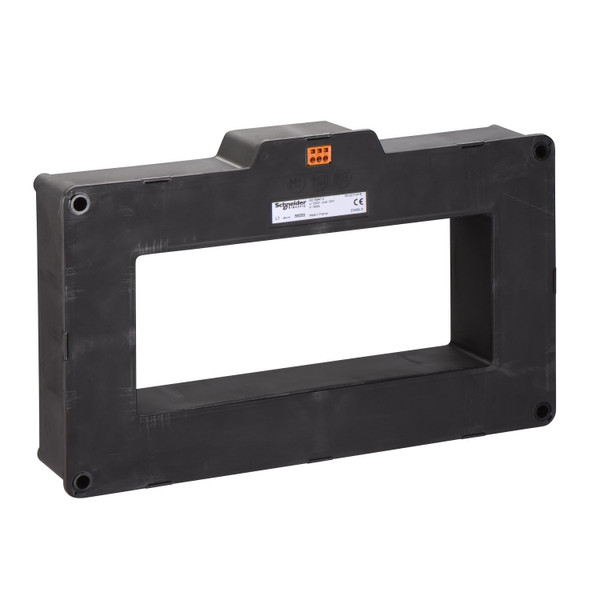

Questo toroide è dedicato ai relè di monitoraggio e protezione della corrente residua Vigirex. Le dimensioni interne del toroide sono 280 mm x 155 mm e il peso è 11 kg. La dimensione del cablaggio deve essere compresa tra 0,5 e 2,5 mm². La lunghezza del cablaggio non deve superare i 10 m. Consente la misurazione di una corrente nominale fino a 1600A per i relè di protezione e monitoraggio Vigirex. La sensibilità Vigirex deve essere impostata su 300 mA.
Scheda tecnica - SNR56053
Catalogo
Progetto REACh
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
1600
fissaggio a scatto
NO
intensità di corrente nominale secondaria (A)
1.6
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
Apertura in altezza (mm)
115
Apertura in larghezza (mm)
280
collegamento secondario
Raccordo a vite
