Descrizione

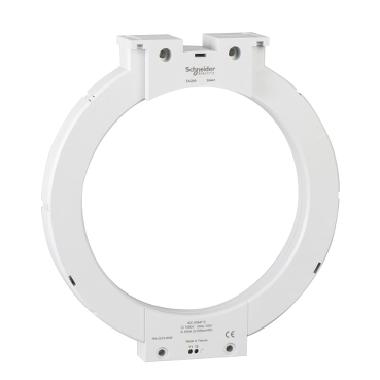

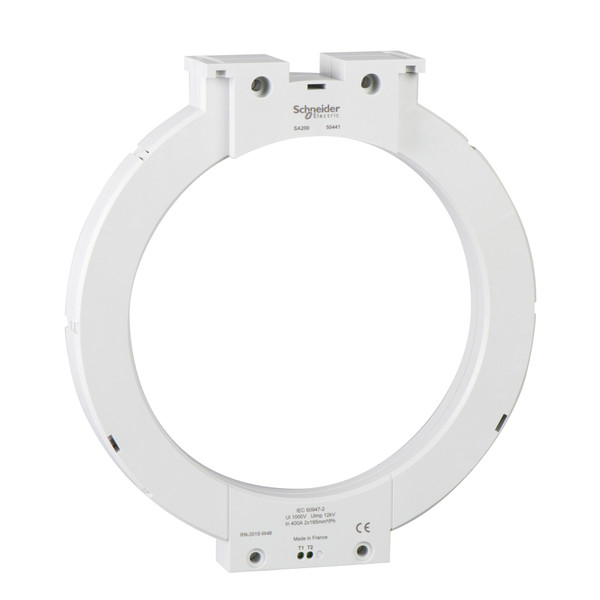

Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 300 millimetri e il peso è di 2,280 kg. I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 150 millimetri. La sezione trasversale massima per fase (A, B, C, N) è di 2 cavi da 240 mm ² per un conduttore in rame. Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 630A per i relè di protezione e monitoraggio Vigirex.
Scheda tecnica - SNR50442
Product End of Life Instructions
Catalogo
Progetto REACh
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
291
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
630
fissaggio a scatto
NO
intensità di corrente nominale secondaria (A)
0.63
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Altro
