Descrizione

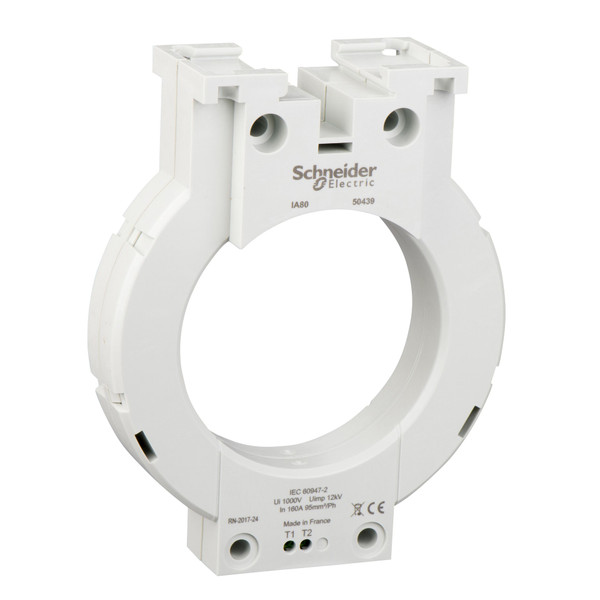

Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 80 millimetri e il peso è di 0,420 kg. I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 40 millimetri. La sezione massima per fase (A, B, C, N) è di 95 mm² per un conduttore in rame. Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 160A per i relè di protezione e monitoraggio Vigirex.
Scheda tecnica - SNR50439
Catalogo - SNR50439
User Guide - SNR50439
Progetto REACh - SNR50439
REACh declaration - SNR50439
RoHS Eur declaration - SNR50439
Dichiarazione RoHS - SNR50439
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
80
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
160
fissaggio a scatto
SI
intensità di corrente nominale secondaria (A)
0.16
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Altro
Codice EAN
3303430504399
