Descrizione

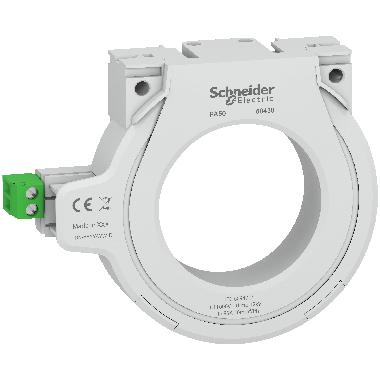

Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 50 millimetri e il peso è di 0,200 kg. I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 25 millimetri. La sezione massima per fase (A, B, C, N) è di 50 mm² per un conduttore in rame. Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 85A per i relè di protezione e monitoraggio Vigirex.
Scheda tecnica - SNR50438
Catalogo - SNR50438
User Guide - SNR50438
Progetto REACh - SNR50438
REACh declaration - SNR50438
RoHS Eur declaration - SNR50438
Dichiarazione RoHS - SNR50438
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
50.4
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
85
fissaggio a scatto
SI
intensità di corrente nominale secondaria (A)
0.085
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Raccordo a innesto
Codice EAN
3303430504382
