Descrizione

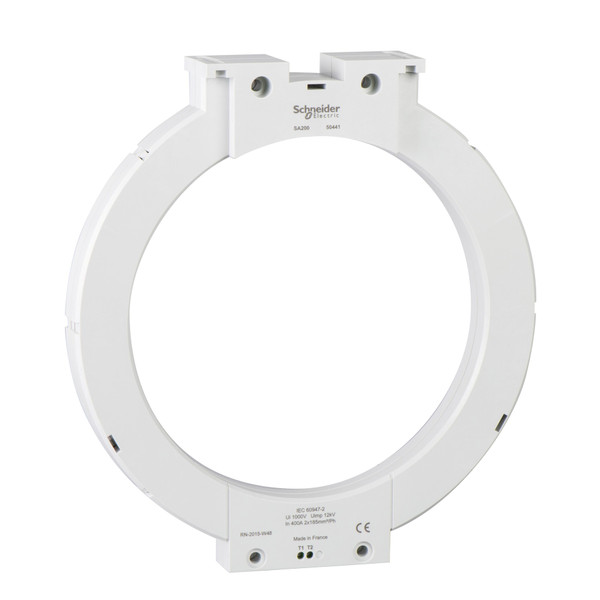

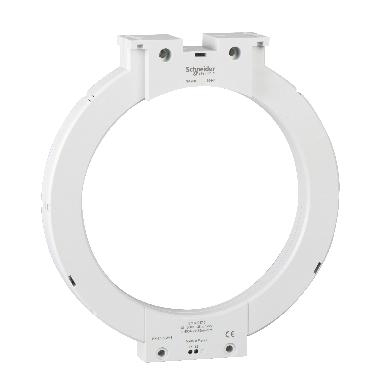

Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 200 millimetri e il peso è di 1,320 kg. I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 100 millimetri. La sezione trasversale massima per fase (A, B, C, N) è di 2 cavi da 185 mm ² per un conduttore in rame. Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 400A per i relè di protezione e monitoraggio Vigirex.
Scheda tecnica - SNR50441
Product End of Life Instructions
Catalogo
Progetto REACh
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
196
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
400
fissaggio a scatto
NO
intensità di corrente nominale secondaria (A)
0.4
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Altro
