Descrizione

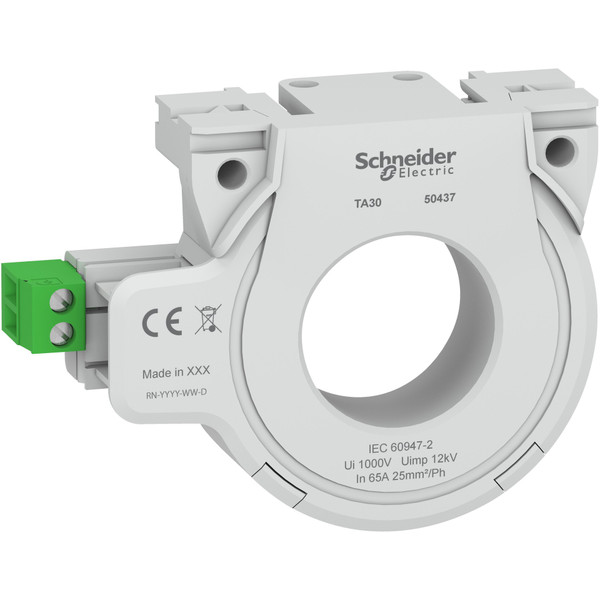

Questo toroide è dedicato ai controllori dei guasti di isolamento Vigilohm e ai relè di monitoraggio e protezione della corrente residua Vigirex. Il diametro interno del toroide è di 30 millimetri e il peso è di 0,120 kg. I cavi devono essere centrati all'interno del toroide e il diametro rappresentato da tutti i cavi non deve superare i 15 millimetri. La sezione massima per fase (A, B, C, N) è di 25 mm² per un conduttore in rame. Consente il monitoraggio dello strumento di iniezione dal Display Vigilohm e la misurazione di una corrente nominale fino a 65A per i relè di protezione e monitoraggio Vigirex.
Product End of Life Instructions
Scheda tecnica - SNR50437
Catalogo
Progetto REACh
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
29.4
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
65
fissaggio a scatto
SI
intensità di corrente nominale secondaria (A)
0.065
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Raccordo a innesto
