Descrizione

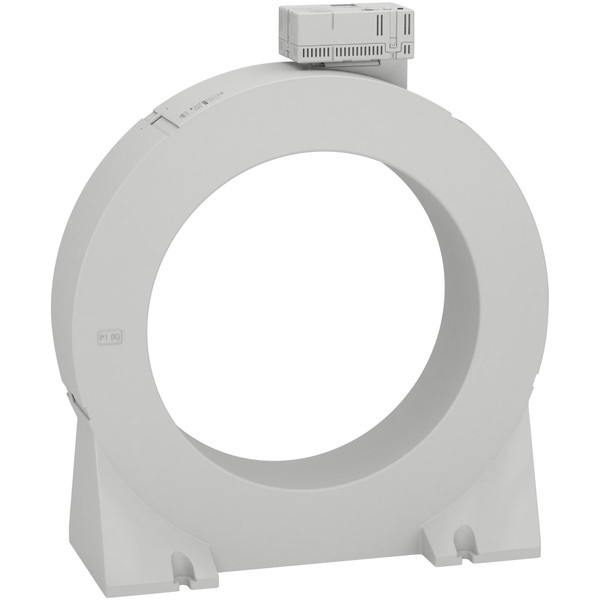

Questo toroide è dedicato ai relè di protezione e monitoraggio corrente residua VigiPacT tipo B. Consente la misurazione di una corrente nominale fino a 400 A per i relè di protezione e monitoraggio VigiPacT. Il rapporto del trasformatore è 1/600. Il diametro interno del toroide è di 210 mm e il peso è di 4,290 kg.
Scheda tecnica - SNRLV481014
Catalogo - SNRLV481014
Catalogo - SNRLV481014
Istruzioni - SNRLV481014
Istruzioni - SNRLV481014
User Guide - SNRLV481014
Progetto REACh - SNRLV481014
Declaration DOC CE (Declaration of conformity CE) - SNRLV481014
REACh declaration - SNRLV481014
RoHS Eur declaration - SNRLV481014
Dichiarazione RoHS - SNRLV481014
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
210
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
400
fissaggio a scatto
NO
intensità di corrente nominale secondaria (A)
0.666
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Raccordo a innesto
Codice EAN
3606489913045
