Descrizione

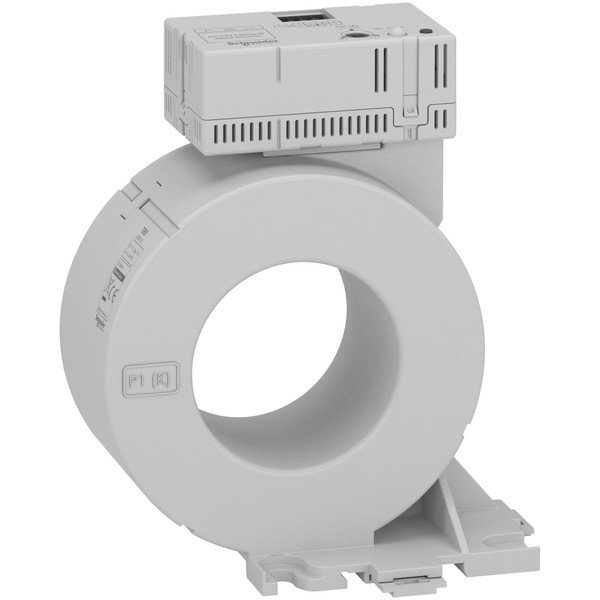

Questo toroide è dedicato ai relè di protezione e monitoraggio corrente residua VigiPacT tipo B. Consente la misurazione di una corrente nominale fino a 125 A per i relè di protezione e monitoraggio VigiPacT. Il rapporto del trasformatore è 1/600. Il diametro interno del toroide è di 60 mm e il peso è di 0,530 kg.
Scheda tecnica - SNRLV481012
Catalogo - SNRLV481012
Catalogo - SNRLV481012
Istruzioni - SNRLV481012
Istruzioni - SNRLV481012
User Guide - SNRLV481012
Progetto REACh - SNRLV481012
Declaration DOC CE (Declaration of conformity CE) - SNRLV481012
REACh declaration - SNRLV481012
RoHS Eur declaration - SNRLV481012
Dichiarazione RoHS - SNRLV481012
Caratteristiche tecniche
esecuzione
Trasformatore di corrente totale
diametro dell'apertura (mm)
60
numero di ingressi primari
4
con guida in rame
NO
corrente nominale primaria In (A)
125
fissaggio a scatto
SI
intensità di corrente nominale secondaria (A)
0.208
con protezione dal contatto
SI
tarato
SI
classe di precisione
1
collegamento secondario
Raccordo a innesto
Codice EAN
3606489913021
