Descrizione

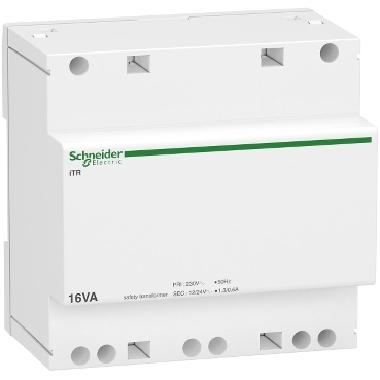

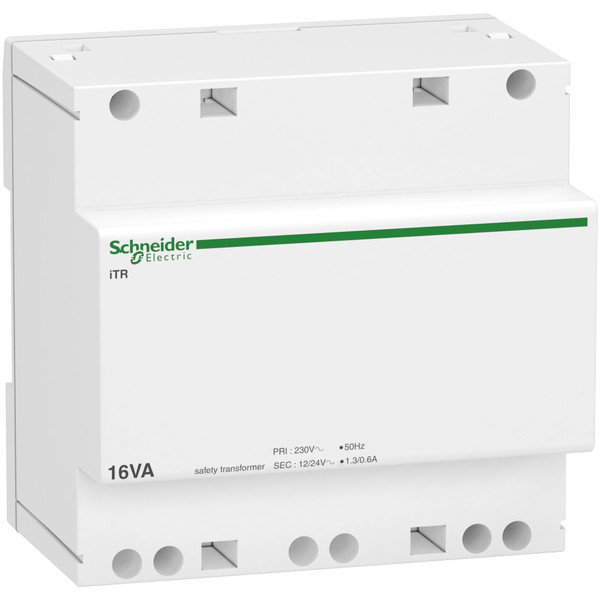

Questo trasformatore di sicurezza Acti9 iTR consente di ottenere una tensione di 12VAC o 24VAC molto bassa o da una rete 230 V CA. Il trasformatore è sicuro, il che significa che i circuiti primario e secondario sono perfettamente isolati l'uno dall'altro. L'alimentazione è di 16 VA. La frequenza di impiego è di 50 Hz o 60 Hz. La tensione primaria è 230VAC +/-10%. L'uscita di tensione secondaria è 12VAC o 24VAC +/-15%. È resistente alle correnti di cortocircuito grazie al dispositivo integrato. La tensione di carico di spegnimento è 28VAC per una tensione secondaria nominale di 14VAC. La tensione di carico è 24VAC per una tensione secondaria nominale di 12VAC. È un dispositivo di Classe II con schermatura del terminale (opzionale). Il trasformatore per suoneria può essere montato su guida DIN in posizione verticale o orizzontale. Larghezza in passi da 9 mm è 10. Il grado di protezione ai sensi della norma IEC 60529 è IP20 con la schermatura dei morsetti. Le dimensioni totali sono (H) 90 mm x (L) 89 mm x (P) 60 mm. Il colore del prodotto è bianco (RAL 9003). La temperatura di funzionamento è compresa tra -20°C e 55°C. La temperatura di stoccaggio è compresa -25°C e 80°C. Questo prodotto è conforme alla norma IEC/EN 61558-2-6 e EN 60742.
Scheda tecnica - SNRA9A15218
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
90
altezza (mm)
89
tipo di trasformatore
Trasformatore di sicurezza
con interruttore ACC/CHIUS
NO
adatto per installazione in serie
SI
lunghezza (cm)
60
larghezza in unità di suddivisione
5
a parete
NO
a prova di corto circuito
SI
tensione primaria (kV)
230
tensione secondaria 1 (kV)
12
tensione secondaria 2 (kV)
24
intensità di corrente secondaria 1 (A)
1.33
intensità di corrente secondaria 2 (A)
0.66
protezione termica
SI
max. potenza dissipata (W)
3.5
montaggio a incasso
NO
