Descrizione

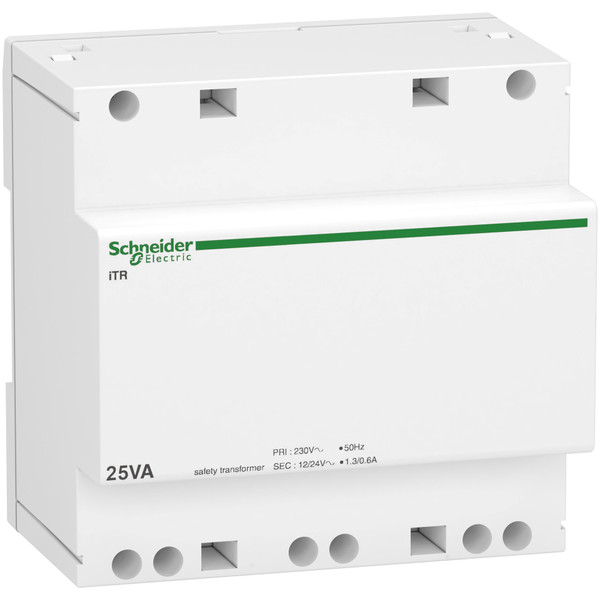

Questo trasformatore di sicurezza Acti9 iTR 25VA consente di ottenere una tensione di 12VAC o 24VAC molto bassa da una rete 230 VC A. Il trasformatore è sicuro, i circuiti primario e secondario sono perfettamente isolati l'uno dall'altro. L'alimentazione è di 25 VA. La frequenza di impiego è di 50 Hz o 60 Hz. La tensione primaria è 230VAC +/-10%. L'uscita di tensione secondaria è da 12VAC a 24 V CA. È resistente alle correnti di cortocircuito grazie al dispositivo integrato. Per la tensione secondaria nominale di 12VAC, la tensione di carico di spegnimento è 14 V CA. Per la tensione secondaria nominale di 24VAC, la tensione di carico di spegnimento è 28 V CA. È un dispositivo di Classe II con schermatura del terminale (opzionale). Il trasformatore di sicurezza deve essere montato solo in posizione verticale. Larghezza in passi da 9 mm è 10. Il peso è 1309 g. Il grado di protezione ai sensi della norma IEC 60529 è IP20 con la schermatura dei morsetti. Le dimensioni totali sono (H) 90 mm x (L) 89 mm x (P) 60 mm. La larghezza in moduli da 18 mm è 5. La temperatura di funzionamento è compresa tra -20°C e 55°C. La temperatura di stoccaggio è compresa -25°C e 80°C. Questo prodotto è conforme alla norma IEC/EN 61558-2-6 .
Scheda tecnica - SNRA9A15219
Catalogo
Progetto REACh
Caratteristiche tecniche
larghezza (mm)
90
altezza (mm)
89
tipo di trasformatore
Trasformatore di sicurezza
con interruttore ACC/CHIUS
NO
adatto per installazione in serie
SI
lunghezza (cm)
60
larghezza in unità di suddivisione
5
a parete
NO
a prova di corto circuito
SI
tensione primaria (kV)
230
tensione secondaria 1 (kV)
12
tensione secondaria 2 (kV)
24
intensità di corrente secondaria 1 (A)
2
intensità di corrente secondaria 2 (A)
1
protezione termica
SI
max. potenza dissipata (W)
4
montaggio a incasso
NO
