Descrizione

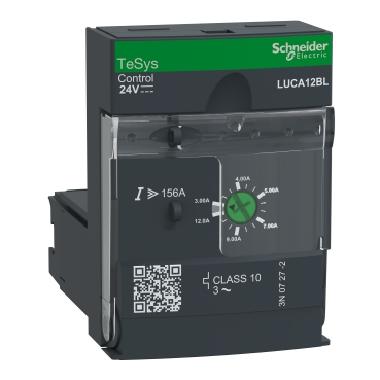

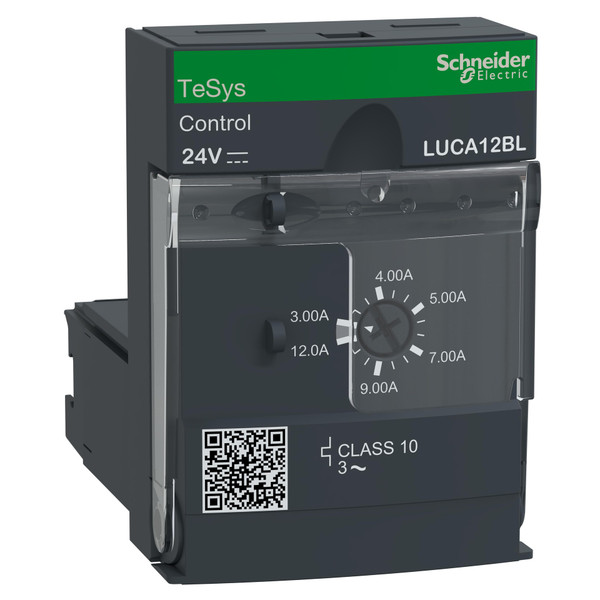

Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB12, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 5,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 3-12A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Da utilizzare con una tensione di 24V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRLUCA12BL
Product End of Life Instructions
Immagini 360° - SNRLUCA12BL
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
66
profondità (mm)
60
corrente nominale permanente Iu (A)
12
numero di poli
3
funzione dell'attivatore di corto circuito
Non ritardato
interv. regolaz. sganciatore di sovraccarico (A)
3
tipo di tensione di alimentazione
DC
alimentazione elettrica esterna necessaria
SI
tipo di tensione d’esercizio
AC
con funz. di protez. dalle dispersioni verso terra
SI
tensione d’esercizio per AC 50 Hz (V)
690
tensione d’esercizio per AC 60 Hz (V)
690
esecuzione protezione motore
Sganciatore termico/magnetico
