Descrizione

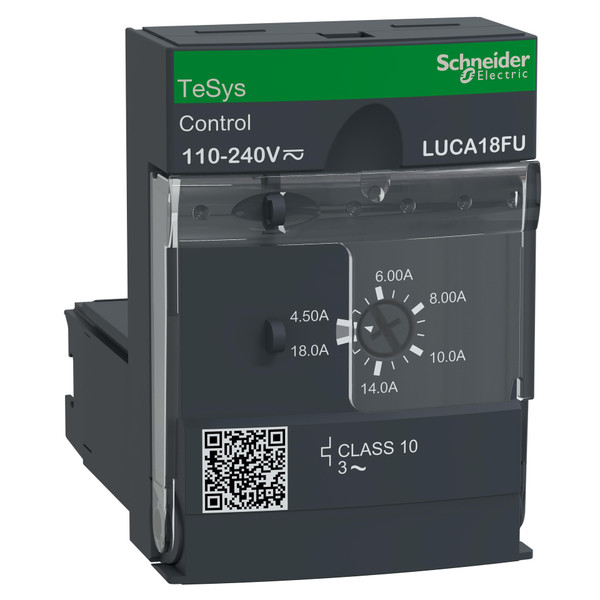

Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB32, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 7,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 4,5-18A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Da utilizzare con una tensione di 110-240V AC / 110-220V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
Scheda tecnica - SNRLUCA18FU
Product End of Life Instructions
Immagini 360° - SNRLUCA18FU
Scheda Tecnica
larghezza (mm)
45
altezza (mm)
66
profondità (mm)
60
con trasformatore
NO
potenza d’esercizio nominale per AC-3, 400 V (kW)
7.5
numero di punti di comando
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
adatto per arresto d’emergenza
NO
corrente d’esercizio nominale Ie (A)
4.5
numero di segnalatori luminosi
0
interv. regolaz. sganciatore di sovraccarico (A)
4.5
supporta il protocollo per LON
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
reset esterno possibile
NO
montaggio su guida portante possibile
SI
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
110
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
110
tens. alimentaz. pilota nominale Us DC (V)
110
grado di protezione (IP)
IP40
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
classe di intervento
CLASS 10
con attivatore di corto circuito
SI
con fusibile
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando
Raccordo a vite
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tipo di tensione per l’azionamento
AC/DC
tipo di avviatore motore
Altro
potenza d’eserc. nominale per AC-3, 230 V, 3 fasi (kW)
7.5
potenza nominale, 460 V, 60 Hz, 3 fase (kW)
9
potenza nominale, 575 V, 60 Hz, 3 fase (kW)
15
corrente d’esercizio nominale per AC-3, 400 V (A)
18
temp. ambiente, limite superiore senza limitaz. (°C)
70
protezione da sovraccarico a compensazione termica
SI
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 400 V (A)
18
corrente di corto circuito nominale condizionale, coordinamento di tipo 2, 230 V (A)
4.5
corrente corto circuito nominale condizionale, coordinamento tipo 1, 480 Y/277 V (A)
4.5
corrente corto circuito nominale condizionale, coordinamento tipo 1, 600 Y/347 V (A)
18
tipo coordinamento secondo IEC 60947-4-3
Classe 2
