Descrizione
Descrizione completa

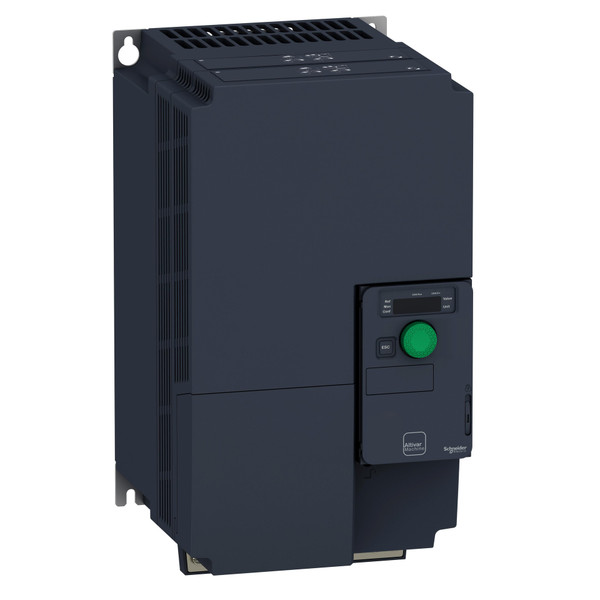

La gamma Altivar Machine ATV320 propone variatori di velocità progettati per i produttori di macchinari e apparecchiature (OEM). Il suo fattore di forma compatto consente l'impilamento verticale delle unità all'interno del telaio macchina; il variatore funziona con una potenza nominale fino a 15 kW / 20 hp e una tensione nominale da 380V a 500V AC. Il suo design robusto con circuiti stampati rivestiti secondo IEC 60721-3-3 classe 3C3 consente di estendere la disponibilità della macchina in condizioni ambientali difficili senza la necessità di ulteriore raffreddamento. Integra funzioni adatte alle applicazioni più comuni, Esempi: precisione di coppia e velocità a velocità molto bassa, prestazioni altamente dinamiche con controllo del vettore di flusso senza sensore e ampia gamma di frequenze per motori ad alta velocità. Include anche il collegamento parallelo di motori e unità speciali utilizzando il rapporto tensione/frequenza, la precisione di velocità statica e il risparmio di energia per motori sincroni a circuito aperto. Pesa 6,9kg; dimensioni: 180 mm di larghezza, 330 mm di altezza, 192 mm di profondità. L'Altivar Machine ATV320 soddisfa i requisiti di applicazione semplici e avanzate per l'imballaggio, la movimentazione dei materiali, il tessile, la lavorazione dei materiali, gli attuatori meccanici e il sollevamento. È conforme alle norme IEC, UL, TUV, KC e ad altre norme internazionali. Con i variatori Altivar Machine ATV320 sono disponibili anche accessori di montaggio e opzioni esterne, come resistori di frenata, induttanze di linea, induttanze motore, filtri EMC aggiuntivi. Il tipo di accessori e opzioni esterne dipende dalla portata del variatore. Il prodotto viene consegnato in due confezioni. È progettato per essere montato su un pannello in posizione verticale tramite 4 fori di fissaggio. È completamente integrato in EcoStruxure Machine di Schneider Electric tramite DTM. È possibile configurare, controllare ed effettuare la diagnostica dei variatori ATV320 direttamente nel software SoMachine e SoMove mediante lo stesso software brick (DTM). È ecocompatibile e conforme a direttive quali RoHS, RAEE, ecc. relative alla protezione dell'ambiente.Scheda Tecnica
Documentazione
Product End of Life InstructionsProgetto REACh
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:
Variatore di velocità ATV320 - 15kW - 380...500V - trifase - compatto
Electrocod:
1762
Famiglia Sconto Descrizione:
ATV Machine (ATV12 ATV320 ATV340)
Famiglia Statistica Descrizione:
ATV Machine (ATV12 ATV320 ATV340)
Quantita Cartone:
6
Subtitle:
Variatore di velocità ATV320 - 15kW - 380...500V - trifase - compatto
UDM:
Pezzi
_deliveryTimeCode:
2 giorni
_familyDiscountCode:
AUTPELVV1MCH
_familyStatisticsCode:
AUTPELVV1MCH
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2025-12-22 10:30:08
_shopInShopSort:
0
larghezza (mm)
180.0
altezza (mm)
330.0
profondità (mm)
198.0
con elemento di comando
SI
numero di ingressi digitali
6
numero di uscite digitali
1
numero di ingressi analogici
3
numero di uscite analogiche
1
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
1
con interfaccia ottica
NO
supporta protocollo TCP/IP
SI
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
SI
supporta protocollo CAN
SI
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
SI
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
SI
grado di protezione (IP)
IP20
con collegamento PC
SI
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
tensione di rete (V)
380
frequenza di rete
50/60 Hz
funzionamento a 4 quadranti possibile
SI
numero di interfacce HW PROFINET
0
tipo di convertitore
Inverter a tensione impressa
numero di fasi d’uscita
3
numero di fasi d’entrata
3
chopper di frenatura integrato
SI
impiego ammesso in ambito industriale
SI
impiego ammesso in ambito residenziale e commerciale
NO
max. frequenza d’uscita (Hz)
599
max potenza erogata con carico lineare a tensione d’uscita nominale (kW)
15
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW)
15
tolleranza di tens. rete simmetrica relativa (%)
10
tolleranza di freq. di rete simmetrica relativa (%)
5
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
SI
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione d’uscita massima (V)
550
corrente di uscita nominale I2N (A)
66
supporta protocollo per BACnet
NO
tipo di protezione (NEMA)
1
