Descrizione

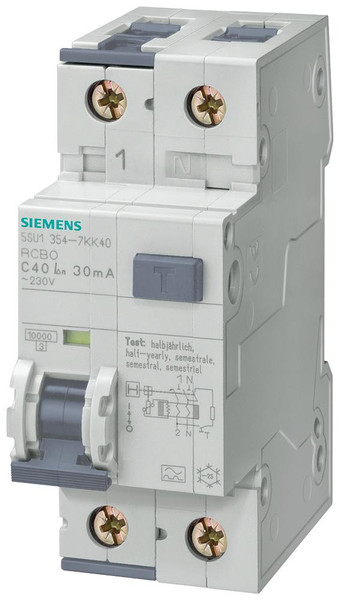

interruttore magnetotermico/differenziale, 10 kA, 1P+N, tipo AC, 30 mA, car. C, In: 40 , Un AC: 230 V consentito in tutti i paesi. Osservare le norme di installazione nazionali! Interruttori magnetotermici differenziali SENTRON 5SU1 per la protezione combinata da sovraccarico, cortocircuito e correnti di guasto. Gli interruttori differenziali/magnetotermici (RCBO), con i loro morsetti a doppia camera, consentono di collegare con estrema facilità anche conduttori con sezioni diverse. Altri dispositivi di protezione Siemens SENTRON possono essere collegati in modo rapido e semplice alle sbarre di collegamento a punte 5ST3. Mediante il codice Data Matrix sullapparecchio, è possibileaccedere rapidamente a tutti i dati tecnici nellApp Siemens Industry Online Support. I dispositivi di protezione SENTRON possono essere ampliati con la gamma omogenea di accessori del sistema modulare e molte funzioni. Tecnica ottimale per la sicurezza - solo da Siemens.
Collegamento ai dati tecnici
Scheda tecnica produttore
Pagina Produttore
Manuale
Certificati
Download
FAQ
Esempi Applicazione
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
70
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
264
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
1
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
potere di interruz. nominale secondo IEC 60947-2 (kA)
15
sezione conduttore collegabile unifilare (mm²)
0.75-35.0
sezione conduttore collegabile unifilare (mm²)
0.75-35.0
sezione conduttore collegabile multifilare (mm²)
0.75-35.0
sezione conduttore collegabile multifilare (mm²)
0.75-35.0
con dispositivo di bloccaggio
SI
numero di poli (totale)
2
protezione da scatto intempestivo
SI
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
10
caratteristiche di spegnimento
non ritardato
potere di interruz. nominale secondo EN 61009 (kA)
10
Codice EAN
4001869307701
