Descrizione

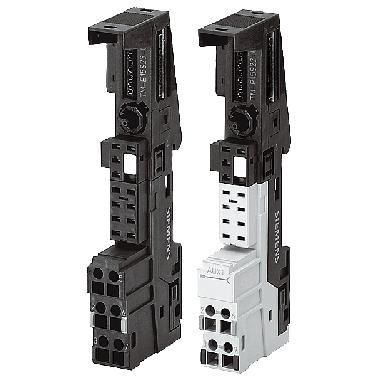

SIMATIC DP, 5 moduli terminali universali TM-E15S26-A1 per ET 200S per moduli elettronici Larghezza costruttiva 15mm, morsetti a vite, 2x6 connessioni a morsetto con accesso a morsetti su AUX1, AUX1 ininterrotto 5 pezzi per unità d'imballo
Area download - SIE6ES71934CA400AA0
Manuale tecnico - SIE6ES71934CA400AA0
Caratteristiche tecniche
larghezza (mm)
15
altezza (mm)
157
profondità (mm)
43
adatto per funzioni di sicurezza
NO
tipo di tensione d’ingresso
AC/DC
numero di slot
2
con gruppi da innesto, I/O digitali
SI
con gruppi da innesto, I/O analogici
SI
con gruppi da innesto, moduli di comunicazione
SI
con gruppi da innesto, moduli funzionali e tecnologici
SI
con gruppi da innesto, moduli centrali
NO
con gruppi da innesto, altri
SI
con alimentazione elettrica integrata
NO
montaggio su guida portante possibile
SI
categoria di protezione antideflagrante per gas
ATEX esecuzione antideflagrante per gas, cat. 3G
categoria di protez. antideflagrante per polvere
senza
componenti del sistema
SI
risorsa corrispondente (Ex ia)
NO
risorsa corrispondente (Ex ib)
NO
tensione d’uscita per AC 50 Hz (V)
24-230
tensione d’uscita per AC 50 Hz (V)
24-230
tensione d’uscita per AC 60 Hz (V)
24-230
tensione d’uscita per AC 60 Hz (V)
24-230
tensione d’uscita per DC (V)
24-120
tensione d’uscita per DC (V)
24-120
montaggio frontale possibile
SI
montaggio su rack possibile
NO
montaggio a parete/diretto possibile
SI
tensione d’entrata per AC 50 Hz (V)
24-230
tensione d’entrata per AC 50 Hz (V)
24-230
tensione d’entrata per AC 60 Hz (V)
24-230
tensione d’entrata per AC 60 Hz (V)
24-230
tensione d’entrata per DC (V)
24.0-120
tensione d’entrata per DC (V)
24.0-120
max. corrente d’uscita per AC 50 Hz (A)
10
max. corrente d’uscita per AC 60 Hz (A)
10
max. corrente d’uscita per DC (A)
10
max. corrente d’entrata per AC 50 Hz (A)
10
max. corrente d’entrata per AC 60 Hz (A)
10
max. corrente d’entrata per DC (A)
10
tipo di tensione d’uscita
AC/DC
