Descrizione

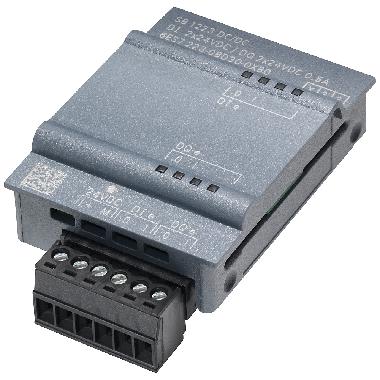

SIMATIC S7-1200, I/O digitali SB 1223, 2 DI/2 DO, 2 DI DC 24V/2 DO DC 24V SIMATIC S7-1200 Basic Controller - Flessibilità garantita da svariate opzioni di comunicazione. Se dovete ampliare la vostra CPU SIMATIC S7-1200 con solo pochi ingressi o uscite, le Signal Board rappresentano una valida alternativa ai moduli di ingressi e uscite. Le Signal Board vengono inserite direttamente sulla parte frontale del controllore (possibile anche con CPU 1211C) e sono disponibili come ingressi e uscite analogici o digitali e moduli misti. È disponibile anche una Communication Board con interfaccia RS 485. Le Signal Board consentono anche un ampliamento successivo della configurazione senza necessità di ulteriore spazio nel quadro elettrico.
Collegamento alle FAQ
Caratteristiche tecniche
larghezza (mm)
38
altezza (mm)
62
profondità (mm)
21
corrente d’entrata per segnale 1 (A)
7
numero di ingressi digitali
2
numero di uscite digitali
2
tempo di ritardo al cambio di segnale (ms)
0.2
corrente d’uscita (A)
0.5
tensione di alimentazione per DC (V)
20.4
tensione ammessa nell’uscita (V)
20.4
tensione ammessa nell’ingresso (V)
0
