Descrizione
Descrizione completa

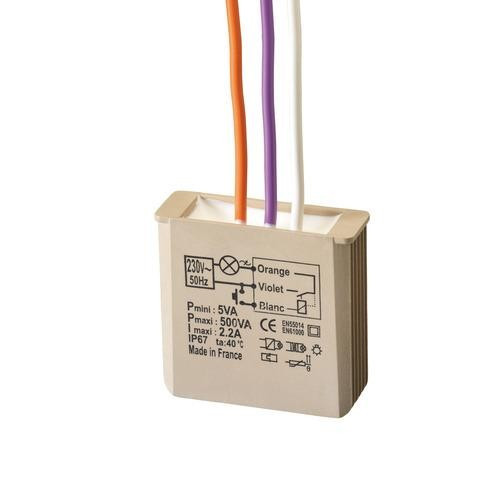

Il modulo ad incasso MTR500E è un relè elettronico passo passo temporizzato filare, che permette la gestione di luci o automazioni fino a massimi 500W.Prevede la doppia temporizzazioni: una principale da 2 secondi a 4 ore e una prolungata (1 ora), con preavviso di spegnimento. É possibile centralizzare tramite filo pilota la gestione di più MTR500E, mediante l'accessorio CVI50 (cod. 5454805).Grazie alla Funzione “soft start / soft stop”, limita la corrente di spunto in fase di accensione del cairco luminoso, aumentando così la durata della lampada e dei pulsanti.Il modulo prevede 2 tipi di protezioni elettroniche integrate: in caso di cortocircuito sul carico (con ripristino automatico dopo l'eliminazione del guasto) e contro il surriscaldamento. è immune ai disturbi di rete fino a 1,5 kV ed impermeabile al 100%, potendolo quindi installabile anche all'esterno.Permette anche il controllo tramite un pulsante a bassa tensione (12 o 48 V), sia in continua che alternata, con l'aggiunta dell'accessorio ADBT.Accessori:ADBT (cod. 5454076): Adattatore bassa tensione 12-48V AC o DCD600V (cod. 5454072): Diodo per la centralizzazione dei moduli tramite filo pilotaBV40 (cod. 5454071): Bobina elettronica. Consente l'impiego dei moduli della gamma 500 con pulsanti con spia luminosaCVI50 (cod. 5454805): Consente la centralizzazione dei moduli della gamma 500Scheda Tecnica
Documentazione
LIBRETTO DI INSTALLAZIONE - DS1054-042BDichiarazione di conformità
Scheda Tecnica
Decorrenza_Listino:
2025-03-01 00:00:00.000
DescrStato:
prodotto gestito a magazzino
DisplayName:
Modulo relè elettronico passo-passo temporizzabile, 500W, sistema filare ad incasso, senza neutro
Famiglia Sconto Descrizione:
COMUNICAZIONE
Famiglia Statistica Descrizione:
DOMOTICA
Quantita Cartone:
10
Subtitle:
Mtr500E Rele' Elet. Passo-Passo
_deliveryTimeCode:
5 giorni
_familyDiscountCode:
1
_familyStatisticsCode:
45778
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
10
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
10
_statusProductCode:
3
_updatedAt:
2025-12-22 16:11:39
_shopInShopSort:
0
corrente nominale (A)
2.2
larghezza (mm)
37
altezza (mm)
35
profondità (mm)
12
corrente di inserzione max. (A)
2.2
apparecchio completo con base
NO
telecomando possibile
NO
adatto solo per telecomando
NO
funz. lampeggiante con pausa iniziale, tempo fisso
NO
funz. lampeggiante con impulso iniziale, tempo fisso
NO
funzione ciclica con pausa iniziale, variabile
NO
funzione ciclica con impulso iniziale, variabile
NO
con uscita semiconduttore
NO
funzione ritardata all’eccitazione
SI
funzione passante con ritardo all’eccitazione
NO
funzione stella/triangolo
NO
intervallo di tempo (min)
2
funzione ritardata alla diseccitazione
SI
funzione passante con ritardo alla diseccitazione
NO
funzione formazione d’impulsi
NO
esecuzione del collegamento elettrico
Altro
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
230
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
0
tens. alimentaz. pilota nominale Us DC (V)
0
materiale del rivestimento di contatto
Altro
tipo di tensione d’esercizio
AC
grado di protezione (IP)
IP20
num. uscite, non ritardate, contatto di apertura
0
num. uscite, non ritardate, contatto di chiusura
1
num. uscite, non ritardate, contatto invertitore
0
numero di uscite, ritardate, contatto di apertura
0
numero di uscite, ritardate, contatto di chiusura
1
numero di uscite, ritardate, contatto invertitore
0
innestabile su contattore
NO
uscite, con commutazione ritardate/non ritardate
SI
adatto per montaggio su guida a cappello
NO
materiale del contatto
Altro
tensione d’esercizio per AC 50 Hz (V)
195.5
tensione d’esercizio per AC 60 Hz (V)
0
tensione d’esercizio per DC (V)
0
tipo di tensione per l’azionamento
AC
materiale dell’inserto del contatto
Altro
montaggio frontale
NO
