Descrizione

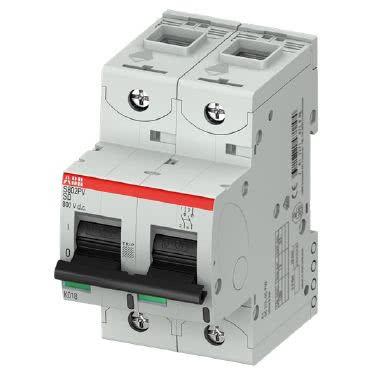

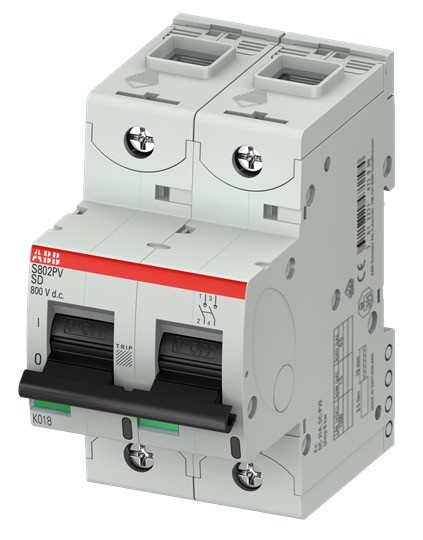

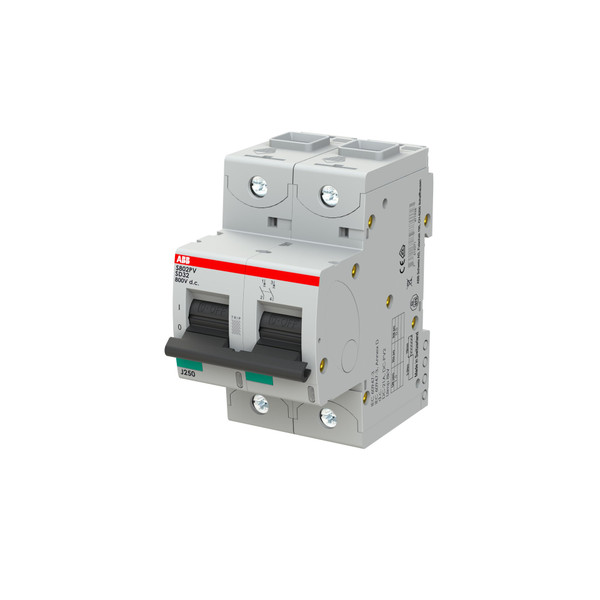

Codice Ordine: S802PVSD32 - I sezionatori serie S800 PV – SD sono adatti per l’impiego in impianti fotovoltaici in particolare per la protezione di stringhe in parallelo e circuiti in corrente continua ad elevata tensione fino a 1500Vdc Dotati di dispositivo di attacco rapido su profilo DIN EN 60715 35 mm, la serie S800 si contraddistingue per le elevate prestazioni e la cura dei dettagli: – indicatore visivo direttamente dipendente dal contatto mobile che rispecchia la posizione interna dei contatti (verde: contatti aperti; rosso: contatti chiusi); – segnalazione avvenuto intervento tramite la leva di manovra (I = chiuso; O = aperto; posizione centrale = aperto a seguito intervento dello sganciatore); – morsetti intercambiabili per adattarsi ad ogni tipo di cablaggio. Gli interruttori sezionatori tipo PV-M-H sono dotati di magneti permanenti che stabiliscono la polarità dell’interruttore per cui la loro alimentazione va eseguita rispettando un determinato verso di cablaggio.
Pagina produttore - ABBS802PVSD32
Istruzioni per l'uso - ABBS802PVSD32
Dichiarazione RoHS - ABBS802PVSD32
Dichiarazione REACH - ABBS802PVSD32
Caratteristiche tecniche
larghezza (mm)
54
altezza (mm)
95
profondità (mm)
82.5
corrente nominale permanente Iu (A)
32
numero di poli
2
larghezza in unità di suddivisione
3
grado di protezione (IP), lato frontale
IP20
numero di interruttori
8500
bloccabile
NO
azionamento a motore integrato
NO
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
NO
resistenza a corrente di breve durata Icw (kA)
1.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
SI
adatto per montaggio distributore
SI
adatto per costruzione intermedia
SI
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
SI
esecuzione come invertitore
NO
Codice EAN
7612271471958
