Descrizione

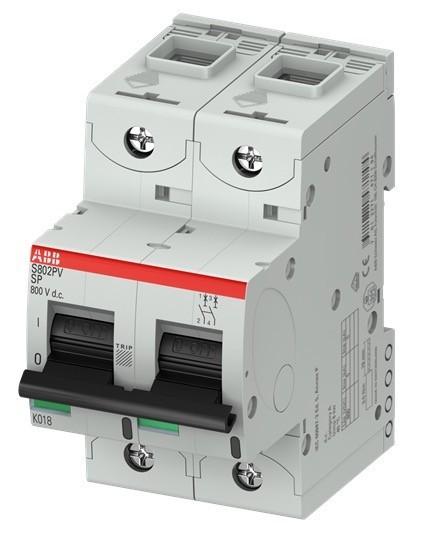

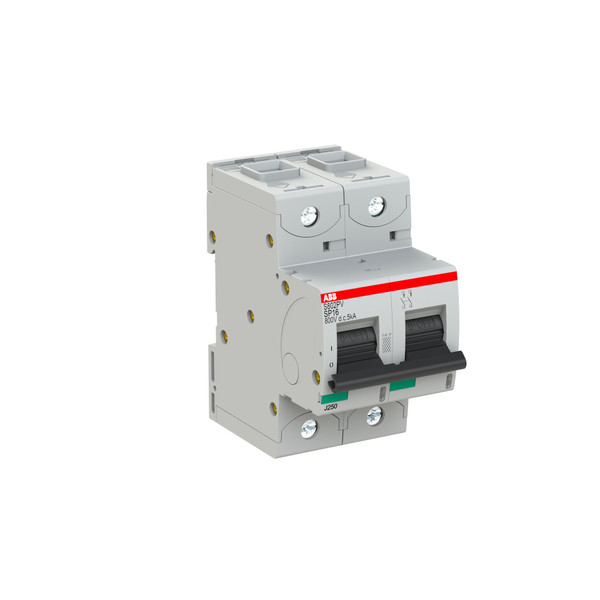

Gli interruttori magnetotermici S800 PV-SP sono particolarmente idonei alla protezione di impianti fotovoltaici con stringhe in parallelo.Sono interruttori magnetotermici dedicati per circuiti in corrente continua ad elevata tensione fino a 1500Vdc , correnti fino a 125A e potere di interruzione di 5kA. tutti gli interruttori sono conformi alla norma CEI-EN 60947-2 consentendone l'uso nelle applicazioni industriali.
Caratteristiche tecniche
tipo di tensione
DC
profondità di incasso (mm)
111
corrente di dimensionamento (A)
16
tensione di dimensionamento (kV)
1500
frequenza (GHz)
0-0
caratteristica di intervento
B
tensione di isolamento nominale Ui (V)
1500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
adatto per installazione a incasso
NO
sezione conduttore collegabile unifilare (mm²)
0-50
sezione conduttore collegabile multifilare (mm²)
0-70
temperatura ambiente durante il funzionamento (°C)
-25-60
dispositivi supplementari possibili
NO
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
5
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
5
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
5
