Descrizione

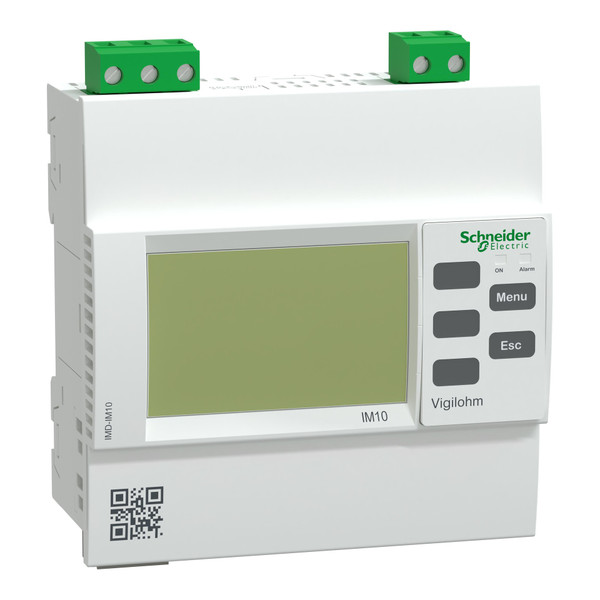

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare reti elettriche IT non collegate a terra, in conformità alle norme sull'installazione e sui prodotti. In conformità alle norme vigenti, si raccomanda di dotare i sistemi di dispositivi di monitoraggio dell'isolamento (IMD). Il dispositivo è dedicato al monitoraggio dei sistemi AC, DC e ACDC di medie dimensioni, con disturbi limitati. Misura la resistenza di isolamento del sistema iniettando una corrente AC a bassa frequenza tra la rete e la terra. La configurazione sarà eseguita a seconda dell'installazione. Le impostazioni possono essere eseguite nella parte anteriore del dispositivo, attraverso lo schermo HMI. È possibile impostare la soglia di allarme da 0,5 kilohm a 500 kilohm, e il ritardo di allarme da 0 a 7200 secondi. Monitora le reti fino a 600VAC quando è collegato al neutro, 480V quando è collegato alla linea e 345VDC, con un massimo di 40 microfarad. Lo schermo in bianco e nero è in grado di visualizzare la resistenza di isolamento da 100 ohm a 10 megohm. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata significa che si è verificato un guasto di terra, e viene attivato un allarme attraverso il relè di uscita IMD. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 415VAC o da 125VDC a 250 VDC, con una tolleranza di +/- 15%. Il prodotto può essere installato su guida DIN o a incasso. Il grado di protezione anteriore è 52, posteriore IP20 e categoria III per la sovratensione.
Scheda tecnica - SNRIMD-IM10
Catalogo - SNRIMD-IM10
Product End of Life Instructions - SNRIMD-IM10
Guida - SNRIMD-IM10
User Guide - SNRIMD-IM10
PEP - Product Environmental Profile - SNRIMD-IM10
Declaration DOC CE (Declaration of conformity CE) - SNRIMD-IM10
REACh declaration - SNRIMD-IM10
RoHS Eur declaration - SNRIMD-IM10
Immagini 360° - SNRIMD-IM10
Caratteristiche tecniche
larghezza (mm)
96
funzione
Per reti miste
altezza (mm)
110
profondità (mm)
59
intervallo di misura della tensione (V)
0
tipo di tensione di alimentazione
AC/DC
alimentazione elettrica esterna necessaria
NO
con morsetti amovibili
SI
capacità di derivazione rete (µF)
40
visualizzazione del valore d'isolamento
SI
salvataggio errori possibile
SI
esecuzione del collegamento elettrico
Raccordo a vite
tipo di tensione d’esercizio
AC/DC
frequenza d’esercizio nominale (Hz)
45
tensione di alimentazione per AC 50 Hz (V)
110
tensione di alimentazione per AC 60 Hz (V)
110
tensione di alimentazione per DC (V)
125
soglia d’intervento impedenza 1 (kOhm)
1
soglia d’intervento impedenza 2 (kOhm)
0.5
tensione d’esercizio per AC 50 Hz (V)
0
tensione d’esercizio per AC 60 Hz (V)
0
tensione d’esercizio per DC (V)
0
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
Codice EAN
3606480321672
