Descrizione

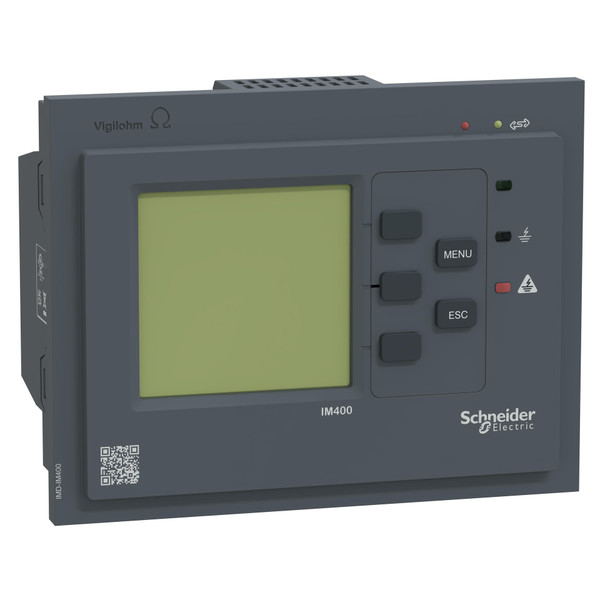

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare reti elettriche IT non collegate a terra, in conformità alle norme sull'installazione e sui prodotti. In conformità alle norme vigenti, si raccomanda di dotare i sistemi di dispositivi di monitoraggio dell'isolamento (IMD). Il dispositivo è dedicato al monitoraggio dei sistemi AC, DC e ACDC disturbati di grandi dimensioni. Misura la resistenza di isolamento del sistema iniettando una corrente AC a bassa frequenza tra la rete e la terra. La configurazione sarà eseguita a seconda dell'installazione. Le impostazioni possono essere eseguite nella parte anteriore del dispositivo, attraverso lo schermo HMI o dalla porta di comunicazione. Possono essere impostati il tipo di rete, le soglie di allarme e pre-allarme, il ritardo di allarme da 0 a 7200 secondi e altri valori ancora. Monitora le reti fino a 830VAC quando è collegato al neutro, 480V quando è collegato alla linea e 480 V DC, con un massimo di 500 microfarad. Lo schermo in bianco e nero è in grado di visualizzare la resistenza di isolamento da 10 ohm a 10 megohm, la capacitanza e i guasti temporanei. L'autodiagnostica si avvia automaticamente ogni 5 ore e su richiesta. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata significa che si è verificato un guasto di terra, e viene attivato un allarme attraverso il relè di uscita IMD. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il dispositivo può essere alimentato da 110VAC a 440VAC o da 110VDC a 440 VDC, con una tolleranza di +/- 15%. Il prodotto è installato a incasso, ad esempio su una porta. Il grado di protezione dell'ingresso anteriore è 5, posteriore IP20 e di categoria III 300V per la sovratensione. Il dispositivo di monitoraggio è dotato di una porta di comunicazione RS485 con protocollo Modbus.
Product End of Life Instructions
Scheda tecnica - SNRIMD-IM400
Immagini 360° - SNRIMD-IM400
Scheda Tecnica
larghezza (mm)
159
funzione
Per reti miste
altezza (mm)
123
profondità (mm)
90
con morsetti amovibili
SI
capacità di derivazione rete (µF)
500
visualizzazione del valore d'isolamento
SI
salvataggio errori possibile
SI
esecuzione del collegamento elettrico
Raccordo a vite
soglia d’intervento impedenza 1 (kOhm)
1
soglia d’intervento impedenza 2 (kOhm)
0.1
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
