Descrizione

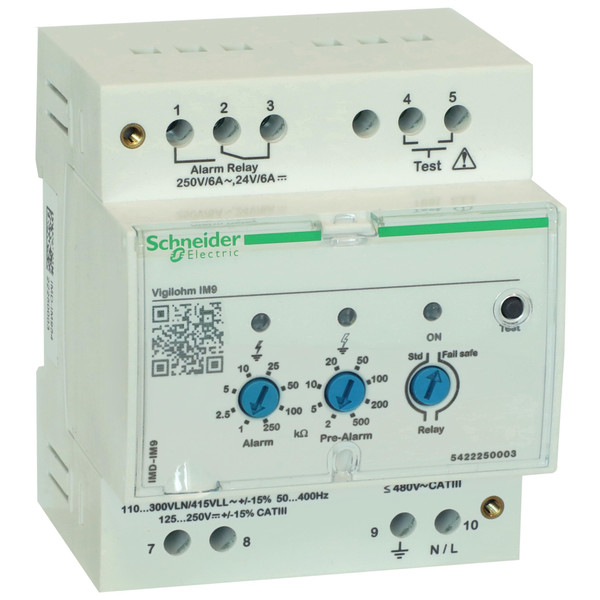

Il dispositivo appartiene alla gamma Vigilohm, progettata per monitorare reti elettriche IT non collegate a terra, in conformità alle norme sull'installazione e sui prodotti. In conformità alle norme vigenti, si raccomanda di dotare i sistemi di dispositivi di monitoraggio dell'isolamento (IMD). Il dispositivo è dedicato al monitoraggio dei sistemi AC puri di piccole dimensioni con disturbi limitati. Misura la resistenza di isolamento del sistema iniettando una corrente DC tra la rete e la terra. La configurazione sarà eseguita a seconda dell'installazione. Le impostazioni possono essere eseguite nella parte anteriore del dispositivo. Possono essere impostate le soglie di allarme e di pre-allarme. Include una funzione di autodiagnostica manuale. Se la resistenza di isolamento del sistema scende al di sotto della soglia impostata significa che si è verificato un guasto di terra, e viene attivato un allarme attraverso il relè di uscita IMD. Se non viene rilevato nessun guasto, l'allarme viene azzerato e il relè di allarme torna alla normalità. Il prodotto può essere installato su guida DIN.
Scheda tecnica - SNRIMD-IM9
Istruzioni - SNRIMD-IM9
PEP - Product Environmental Profile - SNRIMD-IM9
Declaration DOC CE (Declaration of conformity CE) - SNRIMD-IM9
REACh declaration - SNRIMD-IM9
RoHS Eur declaration - SNRIMD-IM9
Caratteristiche tecniche
larghezza (mm)
71
funzione
Per reti a corrente alternata
altezza (mm)
90
profondità (mm)
67.5
intervallo di misura della tensione (V)
0
tipo di tensione di alimentazione
AC/DC
alimentazione elettrica esterna necessaria
NO
con morsetti amovibili
SI
capacità di derivazione rete (µF)
60
visualizzazione del valore d'isolamento
NO
salvataggio errori possibile
NO
esecuzione del collegamento elettrico
Raccordo a vite
tipo di tensione d’esercizio
AC
frequenza d’esercizio nominale (Hz)
45
tensione di alimentazione per AC 50 Hz (V)
110
tensione di alimentazione per AC 60 Hz (V)
110
tensione di alimentazione per DC (V)
125
soglia d’intervento impedenza 1 (kOhm)
2
soglia d’intervento impedenza 2 (kOhm)
1
tensione d’esercizio per AC 50 Hz (V)
0
tensione d’esercizio per AC 60 Hz (V)
0
tensione d’esercizio per DC (V)
0
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
1
Codice EAN
3606480321658
